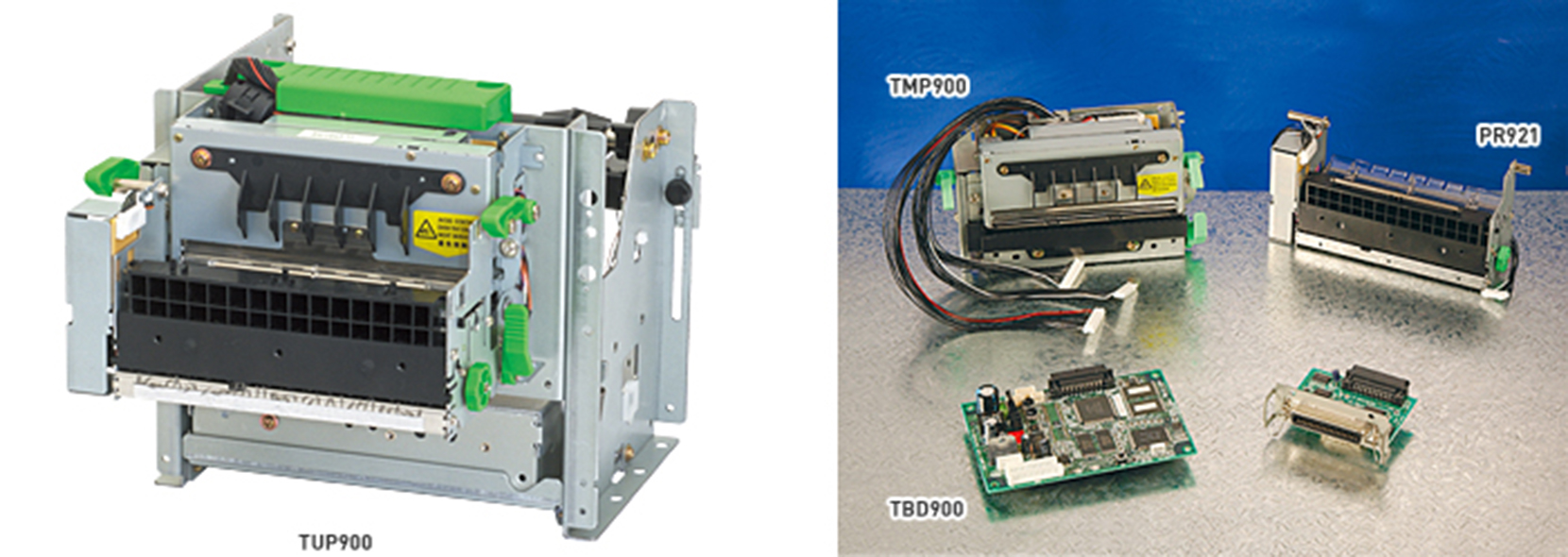

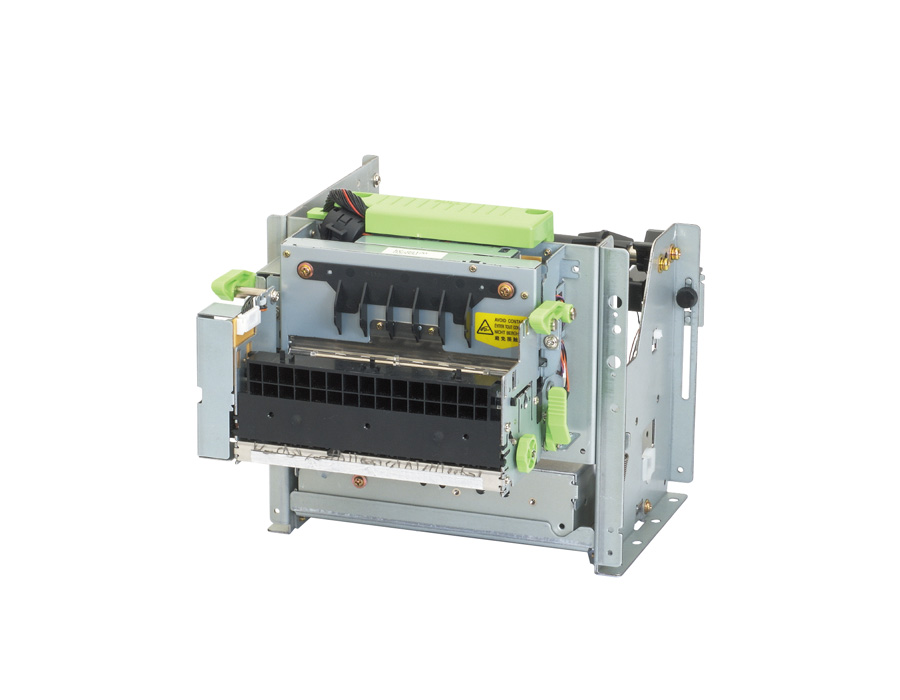

サーマルメカニズム TUP900/TMP900
TUP900/TMP900シリーズの特長
KIOSK・精算機・組込用小型メカユニット

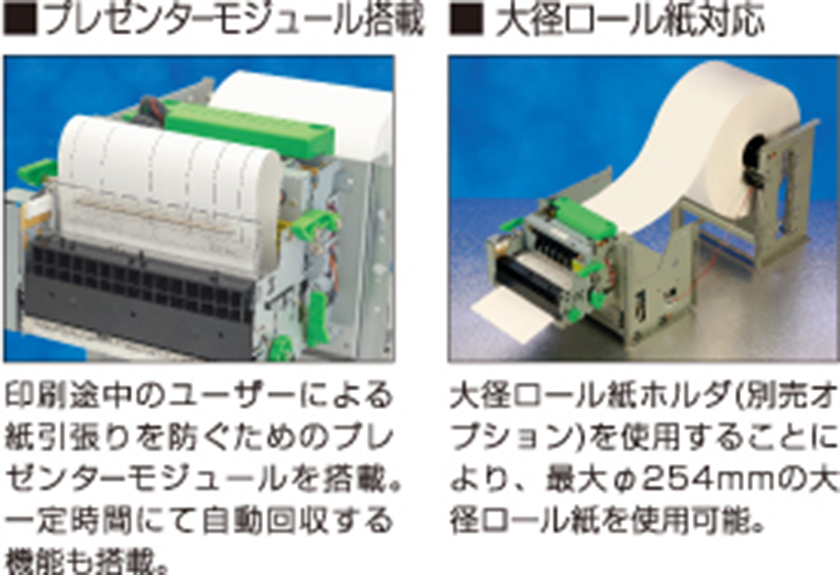

プレゼンターモジュール標準搭載（TUP992）
紙詰まり防止機構、自動回収機構を搭載
65µｍ～150µｍの紙厚に対応
レシートから、チケット、クーポンまで幅広いビジネスシーンで活躍
80ｍｍ～112ｍｍまでリニアに可変
様々な用紙サイズに対応
Ａ4→112mm縮小印刷対応
KIOSK（ＷEB印刷）、帳票印刷に最適
バックフィード機能
レシート上部の余白を減らすことで用紙のコストを削減
仕様
| シリーズ名 | TUP900（ユニット） | TMP900（メカ） | |
|---|---|---|---|
| 型番 | TUP992-24 J1 | TMP942-24-A | |
| 印字方式 | ダイレクトラインサーマル | ||
| 文字仕様 | 印字構成 （※1） | 英数字12×24ドット 英数字9×24ドット IBMグラフィックス12×32ドット 半角漢字12×24ドット 全角漢字24×24ドット | |
| 印字桁数 （※1） | 最大69桁（12×24フォント）／最大34桁（24×24フォント） | ||
| 文字サイズ （※1） | ANK：12×24フォント 1.5mm×3.0mm（W×H） 9×24フォント 1.125mm×3.0mm（W×H） 12×32フォント 1.5mm×4.0mm（W×H） 漢字：半角漢字12×24フォント 1.5mm×3.0mm（W×H） 全角漢字24×24フォント 3.0mm×3.0mm（W×H） | ||
| 文字種 （※1） | 英数字、拡張グラフィックス、国際文字、JIS第一、第二水準漢字 | ||
| バーコード規格 （※1） | UPC-A／E、JAN／EAN-8／13、ITF、CODE39 CODE93、CODE128、CODABAR（NW-7）、PDF417 | ||
| 解像度 | 8ドット／mm（203dpi） | ||
| エミュレーション（※1） | スターラインモード・スターページモード・ESC／POSモード | ||
| インターフェイス （※1） | 別売 インターフェイス：シリアル（RS-232C） ／パラレル（IEEE1284）／USB（2.0準拠） | ||
| データバッファ（※1） | 約8Kバイト | ||
| 印字速度 | 最大 150mm／秒 | ||
| 用紙 | 形態 | 感熱ロール紙 | |
| サイズ | 111.5mm±0.5mm（デフォルト）～79.5mm±0.5mm | ||
| 巻径 | 最大 150mm（大径ロール紙ホルダ使用時：最大254mm） | ||
| 厚さ | 65～150µm | ||
| オートカッター | タイプ | ギロチン式 | |
| カット方式 | フルカット | フルカット、パーシャルカット | |
| 寿命 | 100万回カット（推奨紙）※カット方式、用紙厚により寿命値は異なります。 | ||
| 電源電圧（※1） | DC24V ±10% | ||
| 消費電力（ASCII連続印字時）（※1） | 約1.7A（DC24V） | ||
| 外部入出力回路（※1） | 無し | ||
| プレゼンター部 | 寿命 | 100万券発券動作 | - |
| プレゼンター | 回収機能付 プレゼンター搭載 | プレゼンター無し | |
| カット長さ | 75mm～300mm | - | |
| 信頼性 | MCBF | 3,700万行（メカニズム1,500万行） | |
| サーマルヘッド | 100km または1億パルス | ||
| 外形寸法 | 192×250×179mm（W×D×H） | 163×50×94mm（W×D×H） | |
| 重量 | 約2.84Kg （ロール紙、オプション品、付属品含まず） | - | |
| EMI規格 | VCCI：ClassA、FCC：ClassA、EN55022：ClassB、CEマーキング | ||
| ACアダプター（別売） | PS60A-24B アダプターセット JP | ||
| 別売オプション | 別表参照 | ||
※1：TMP900オプション使用時

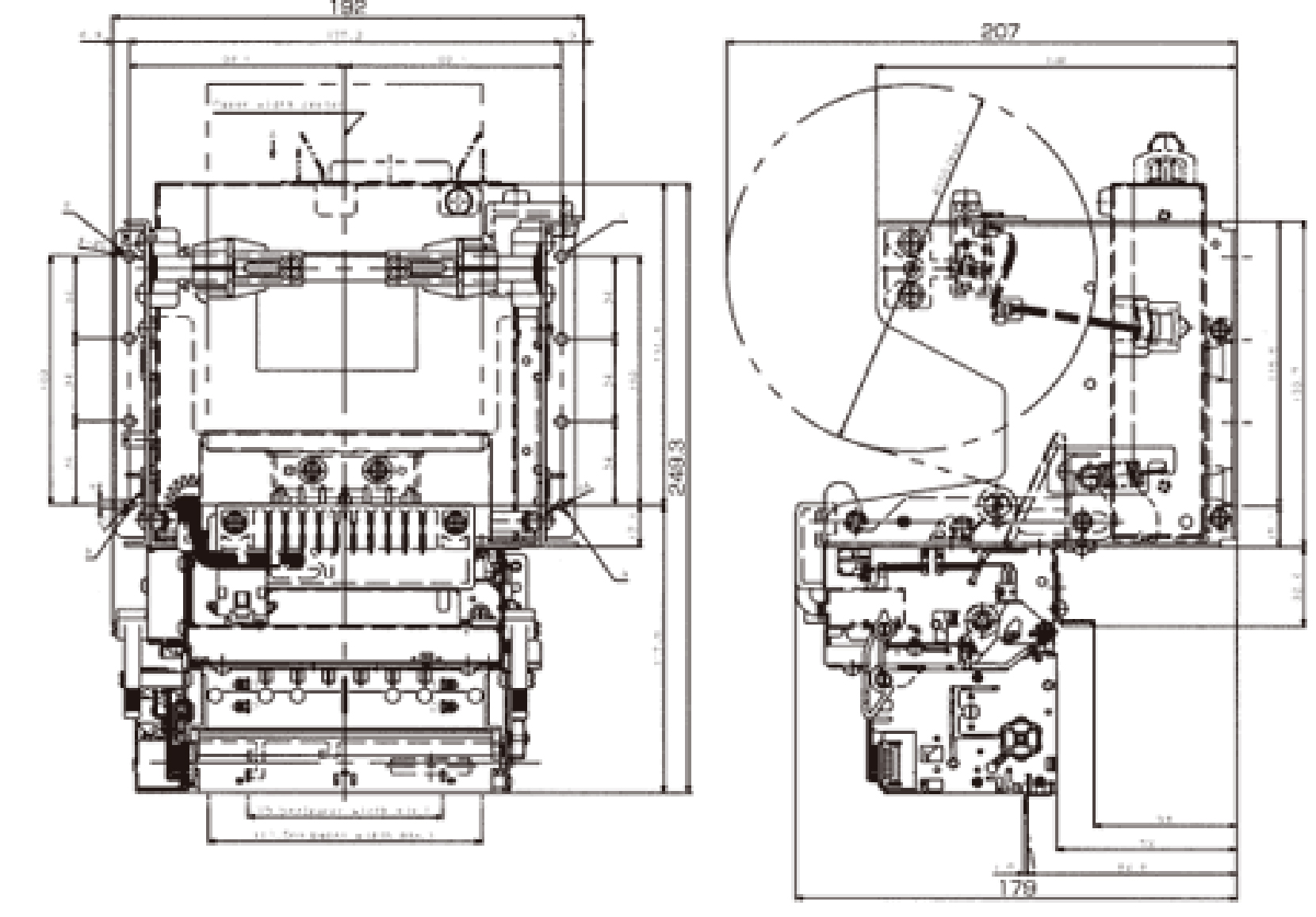

外形寸法図（単位mm）
オプション
| 品名 | 型名 | 対応機種 | ||
|---|---|---|---|---|
| TUP900 | TMP900 | |||

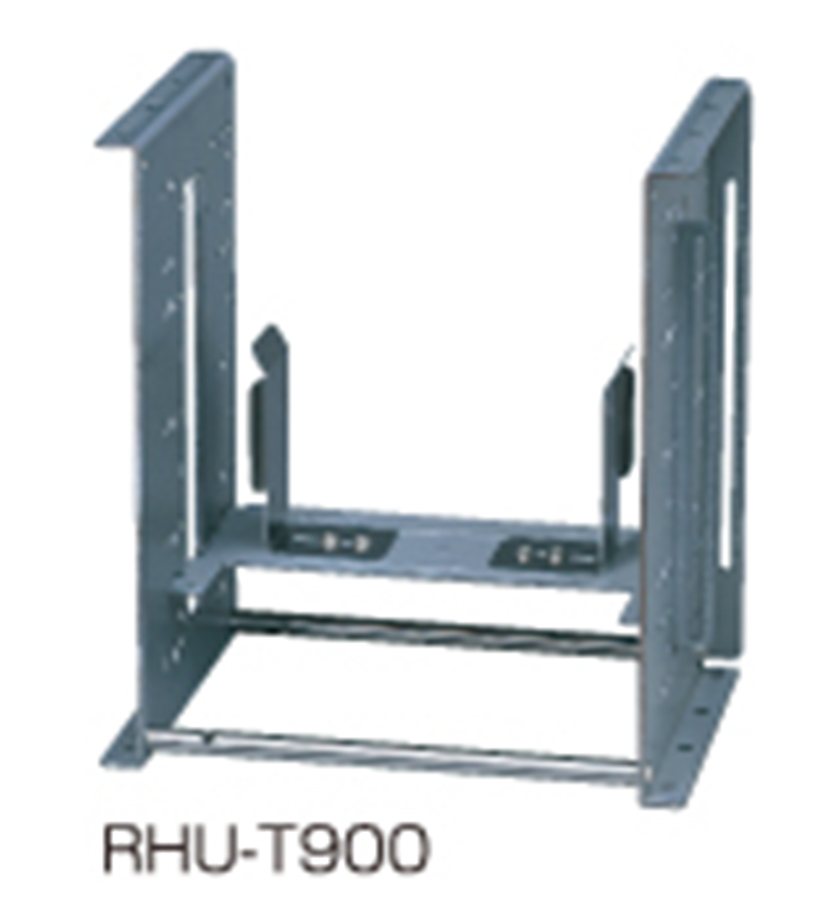

| 大径ロール紙ホルダ | RHU-T900 | ◯ | ◯ | |
| ダンパローラ | DRU-T900 | - | ◯ | |
| プレゼンター | PR921-24-A | ◯ | ◯ | |
| 電源基板 | PBD-9 | - | ◯ | |
| ニアエンドセンサ | NEU-T900 | - | ◯ | |
| 基板操作基板ユニット | OPA-T900 | - | ◯ | |
| 用紙ガイドユニット | PGU-T900 | - | ◯ | |
