1次元バーコードスキャナー PF680BT-GV
PF680BT-GVの特長
FuzzyScan3.0のハイパフォーマンス
リニアイメージングエンジン搭載
ダンボールなどに印字された幅広いバーコード、印字性能の低いバーコード、液晶画面に表示されたバーコードなどもダメージバーコードなども迅速に読み取ります。 様々なエラーを防止し生産能力および作業効率の改善に貢献します。
優れた操作性とグリップ感
PF680BTは、女性の手にもフィットしやすい安定した使用感、滑りにくく、グリップ感に優れたデザインは、長時間の読み取り作業を快適に行えると共に 大き目のスキャンボタンで手袋をしたままでも快適な操作性を提供します。 本体サイズは約120mm×50mm のポケットサイズで携帯性にも優れています。
スマートデバイスへの接続も可能
Bluetooth 通信でスマートフォンなどへデータ送信が可能です。
通信クレードルで最大7台の同時接続が可能
通信クレードルは最大で7 台の同時接続が可能で最大100ｍの通信エリアをサポート。
バイブレーション機能搭載
通信クレードルは最大で7 台の同時接続が可能で最大100ｍの通信エリアをサポート。
運用例
スマートデバイスを活用したPOSシステムとして
POSシステムとバーコードリーダーを連動させることで、スキャンした商品の受発注業務をリアルタイムにiPhone、iPod Touch、iPadやAndloidなどのスマートデバイスを活用して行う事が可能となります。
また、棚卸時の検品や在庫管理も迅速に行う事を可能となり、レシートなどの印刷はBluetooth無線式モバイルプリンター（M230B）を活用することで柔軟なシステム構築が対応可能です。
工場・生産ラインにおける生産管理の入力端末として
製品、原材料やロット番号を指定のフォーマットで生成したGS1-128のバーコード読み取りが可能で、お客様任意の出力設定を行う事で生産時の工程管理が容易となります。
高い読み取り性能により、油などで汚れたダメージバーコードも迅速に読み取るため、工場の生産管理に最適です。また、工場で求められる高い堅牢性を保持。安心してお使いいただけます。
複写ラベルの発行端末として
PF680BTの特殊機能を利用することで、あらかじめPF680BTにプリンタコマンドを設定することが出来ます。
各業界で複写ラベル発行の運用は多くPF680BTはプリンターを接続するだけで、テキストやバーコードを含むラベル発行が可能になります。
パソコンを使用せずに安価導入で効率よくラベル印刷が行えます。
病院・医療分野の管理機器として
医療業界向けバーコード GS1 DataBar の読み取りに対応しており、病院で設定した患者IDと、日々患者様に処方する薬剤やアンプルの照合といった管理が簡単になり、投与ミスを防ぎます。
また、iPadなどのスマートデバイスと連携し、電子カルテの更新や医療機器の管理など、様々な病院内の事務作業を効率化いたします。
倉庫業務の在庫管理システムの入力端末として
倉庫業務で活用されているバーコードを読み込むことで、現場での入荷・出荷を記帳する手間がなくなり、迅速に対応する事ができます。
また出荷時、在庫管理システムと連携することによりバーコードでの照合により、誤出荷を防ぐことも可能となります。
仕様
| 品名 | PF680BT |
|---|---|
| 光学仕様 | |
| 読取方式 | 高性能リニアイメージングエンジン |
| プリントコントラスト | 20% |
| 最小分解能 | 0.076mm (CODE39, PCS=0.9) |
| 読取り距離 | 最大 406.4mm (UPC/EAN 100%) 最大609.6mm (Code39 NB:0.508mm) |
| 照明 | 630nm 可視光 赤色LED |
| スキャン速度 | 500スキャン／秒 |
| ピッチ/スキュー/チルト | ±65°/±65°/55° |
| シンボル 1次元 | Code39, Code39FullASCII, Code39 Trioptic, Code32, Code128, UCC/EAN128, Codabar(NW-7), Code11, Code93, Standard2of5, Industrial2of5, Interleaved2of5(ITF), Matrix2of5, UPC/EAN/JAN, UPC/EAN/JAN with Addendum, GS1 DataBar(RSS/RSS合成シンボル)Linear |
| プログラミング | スキャナ本体 Windows用ツール:FuzzyScan PowerTool |
| データエディット | バーコードコマンド Windows用ツール:FuzzyScan PowerTool |
| ユーザーインターフェイス | ファンクションキー、スキャンボタン、サイドボタン、 グッドリードLEDインジケーター、ステータスLEDインジケーター、バイブレーション |
| 通信仕様 | |
| 無線バージョン | Bluetooth V4.0 |
| 周波数 | 2.402～2.483GHz(ISMバンド) |
| 接続方式 | PAIRモード、PICOモード、SPPモード、HIDモード |
| プロファイル | SPP、HID |
| 通信距離 | 最大100m |
| OS | PC端末、iOS、Android |
| 環境仕様 | |
| バッテリ容量 | 3.7V 1150mAhリチウムイオンバッテリ |
| 充電時間 | 3～4時間 |
| 動作温度 | -10～+50℃ |
| 保存温度 | -40～+70℃ |
| 湿度 | 5～95% (結露なきこと) |
| 耐落下 | 1.8mの高さから複数回落下後、正常動作 |
| 防塵・防滴規格 | IP65 |
| 周囲の照明 | 最大 100,000lux |
| 機械仕様 | |
| 寸法 | 119.0mm(L)x49.0mm(W)x24/38mm(D) |
| 重量 | 135g（バッテリー含む） |
| 無償保証期間 | 18ヶ月間 (保証対象はスキャナ本体自然故障のみです。ケーブルなど稼動部品、消耗品は対象外です。) |
*1: 動作仕様は、照度400lux・オフィス環境・印字品質Aバーコードで測定されています。
*2: LED照射時は覗かないでください。
オプション品
| 品 名 | 標準価格 | 備 考 |
|---|---|---|
| PF680BT (ケーブル充電キット) | OPEN | PF680BT本体、バッテリーパック、ネックハンドストラップ、Micro USBケーブル |
| PF680BT (チャージングクレードルキット) | OPEN | PF680BT本体、HB3100、バッテリーパック、ネックハンドストラップ、 インターフェースケーブル（充電用）、ACアダプター |
| PF680BT (スマートクレードルキット) | OPEN | PF680BT本体、HB3112、バッテリーパック、ネックハンドストラップ、 インターフェースケーブル、ACアダプター |
デモ機お貸出し
製品の特長
世界シェア40%を支える高性能スキャナ
Xenonシリーズの最新機
全てが進化した新しいXenon1950シリーズはHoneywell Generation７のバーコードエンジンを搭載し、従来機に比べて読み取り性能が向上しました。
さらに近くも、さらに遠くも
２Dコードリーダーでの世界シェアを支えるXenonシリーズにはさらに進化した強力な読み取りアルゴリズムと画像解析テクノロジーが搭載され、どんな状態のバーコード／２Dコードも瞬時にかつ、正確に読み取ることができます。
デコード力｜汚れ・かすれなどの難読コードも瞬時に読み取り
特別な設定はほとんど不要で、汚れやかすれのある難読コードに対しても圧倒的な読み取り性能を実感いただけます。
モーショントレーランス｜手振れやラフな操作でも読取り
グローバルシャッターによる毎秒60回の高速フレームで手ブレ耐性が向上、移動体なども瞬時に読み取り、作業効率の向上に繋がります。手ブレを抑制し、高速な読み取りを実現しました。
一括読み取り｜“ひとつずつ”読み取る必要はありません
一括読み取り・多段コード読み取り（アウトプットシーケンス）機能がさらに高性能に。もう“ひとつずつ”読み取る必要はありません。電子機器業界で採用されているEIAJコードなど、３段にならんだバーコードも一括で読み取ります。
文字を読み取る｜ソロモンOCR
Xenonシリーズで行えるのはバーコードの読み取りだけではありません。【ソロモンOCR】では独自開発の文字検出と文字判定アルゴリズムで、高速・高精度にバーコードスキャナ単体でのOCR読み取りが可能です。
パスポート番号の読み取りにも最適
インバウンド消費を加速させる免税店にもXenonシリーズのバーコードリーダーは数多く導入されています。パスポートリーダーなどの専用機を使用することなく、Xenonシリーズのバーコードリーダーで全ての免税業務を1台でこなします。
モバイル決済などの液晶画面の読み取り
優れたデコード技術により、スマートフォンなどの液晶画面に表示されたモバイル決済用バーコード（QRコード）、チケットや割引優待券、スーパーや百貨店の陳列棚の電子棚札などの読み取りも可能です。
バーコードリーダーでカメラ撮影!?
高画質なデジタル画像の取得が可能で多彩なデータ処理を行える無償アプリケーション【Scan&Image】をご用意しております。バーコードやOCR読取時に画像撮影が可能なため、トレーサビリティやエビデンス管理システムが簡単に運用ができます。
運用に合わせた豊富なワイヤレスモデルをご用意
Bluetooth4.2 BLEモジュールを採用した豊富なクレードル（充電・通信ベース）がラインナップに登場。2400ｍAhのバッテリを搭載し、50,000回以上のスキャン回数、14時間の連続使用が可能です。リチウムイオン電池を使用しない環境に配慮したグリーン調達に最適なBFモデルは、バッテリ交換の必要がないスーパーキャパシタ搭載したエコでユニークなワイヤレススキャナです。
デモ機お貸出し
仕様
1950g 有線モデル
| 型番 | |
|---|---|
| 1950GSR-1USB | USBモデル 標準レンジ 本体：ホワイト |
| 1950GSR-2USB | USBモデル 標準レンジ 本体：ブラック |
| 1950GHD-1USB | USBモデル 高密度レンジ 本体：ホワイト |
| 1950GHD-2USB | USBモデル 高密度レンジ 本体：ブラック |
| 一般/電気仕様 | |
|---|---|
| 本体サイズ | (L)104mm×（W)71mm×（D)160mm |
| 重量 | 本体 160g（ケーブル含まず） |
| 電源 | 4.4VDC～5.5VDC |
| 消費電流（ベース） | 動作時 2.5W（500mA＠5VDC） |
| 性能 | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| イメージセンサー | 1280 x 800画素, CMOS, グローバルシャッター 60fps | ||||||||||||||||||||||||||||||
| 高密度(HD) |
| ||||||||||||||||||||||||||||||
| 標準レンジ(SR) |
| ||||||||||||||||||||||||||||||
| 視野角 | HD（高密度） 焦点：水平48° 垂直 30° SR（標準レンジ） 焦点：水平48° 垂直 30° | ||||||||||||||||||||||||||||||
| 最小シンボルコントラスト | 20％ | ||||||||||||||||||||||||||||||
| スキュー角 | ±65° | ||||||||||||||||||||||||||||||
| ピッチ角 | ±45° | ||||||||||||||||||||||||||||||
| 読取可能移動速度 | 4ｍ/秒 （UPC 100％） | ||||||||||||||||||||||||||||||
| インターフェース | USB（HIDキーボード, COMポートエミュレーション）, PS2, RS232C, IBM 46ｘｘ（RS485） | ||||||||||||||||||||||||||||||
| 環境仕様 | |
|---|---|
| 防塵防滴性能 | IP41 |
| 動作温度 | 0℃～50℃ |
| 保管温度 | -40℃～70℃ |
| 湿度 | 0%～95%（結露なきこと） |
| 衝撃 | 1.8m（コンクリート上に50回落下させた後、正常に動作） |
| 周囲照明 | 0～100,000 lux（太陽光下） |
| 安全規格 | |
|---|---|
| 規格 | FCC Part 15 ClassB, CE |
| 安全 | LED Eye Safety IEC60825-1 |
| 読み取りシンボル | |
|---|---|
| 2次元 | PDF417, Micro PDF417, MaxiCode, Data Matrix, QR Code, Micro QR, Aztec Code, GS1 DataBar（RSS/RSS 合成シンボル） |
| 1次元 | Code 39, Code 128, Codabar, UPC, EAN, Interleaved 2 of 5, Codablock, GS1-128(UCC/EAN-128), GS1 DataBar, Code 93 and 93i |
| その他 | 各国 POST code, Dot code |
| OCRフォント | OCR-A, OCR-B |
| 文字を読み取る｜ソロモンOCR（オプション） | 英数字/一部記号：明朝体・ゴシック体・メイリオなど多数 |
1952g ワイヤレスモデル
| 型番 | |
|---|---|
| 1952GSR-1USB | Bluetoothモデル 標準レンジ 本体：ホワイト |
| 1952GSR-2USB | Bluetoothモデル 標準レンジ 本体：ブラック |
| 1952GHD-1USB | Bluetoothモデル 高密度レンジ 本体：ホワイト |
| 1952GHD-2USB | Bluetoothモデル 高密度レンジ 本体：ブラック |
| 一般/電気仕様 | |
|---|---|
| 本体サイズ | (L)104mm×（W)71mm×（D)160mm |
| 重量 | 本体 220g |
| 電源 | 4.4VDC～5.5VDC |
| 消費電流（ベース） | 動作時 2.5W（500mA＠5VDC） |
| ワイヤレス仕様 | |
|---|---|
| 通信 | 2.4GHｚ Bluetooth4.2 通信距離10ｍ |
| バッテリ | 2400mAh Li-ion |
| 想定スキャン回数（満充電時） | 50000回以上 |
| 想定動作時間（満充電時） | 14時間 |
| 想定充電時間 | 4.5時間（ACアダプタ使用） |
| 性能 | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| イメージセンサー | 1280 x 800画素, CMOS, グローバルシャッター 60fps | ||||||||||||||||||||||||||||||
| 高密度(HD) |
| ||||||||||||||||||||||||||||||
| 標準レンジ(SR) |
| ||||||||||||||||||||||||||||||
| 視野角 | HD（高密度） 焦点：水平48° 垂直 30° SR（標準レンジ） 焦点：水平48° 垂直 30° | ||||||||||||||||||||||||||||||
| 最小シンボルコントラスト | 20％ | ||||||||||||||||||||||||||||||
| スキュー角 | ±65° | ||||||||||||||||||||||||||||||
| ピッチ角 | ±45° | ||||||||||||||||||||||||||||||
| 読取可能移動速度 | 4ｍ/秒 （UPC 100％） | ||||||||||||||||||||||||||||||
| インターフェース | USB（HIDキーボード, COMポートエミュレーション）, PS2, RS232C, IBM 46ｘｘ（RS485） | ||||||||||||||||||||||||||||||
| 環境仕様 | |
|---|---|
| 防塵防滴性能 | IP41 |
| 動作温度 | 0℃～50℃ |
| 保管温度 | -40℃～70℃ |
| 湿度 | 0%～95%（結露なきこと） |
| 衝撃 | 1.8m（コンクリート上に50回落下させた後、正常に動作） |
| 周囲照明 | 0～100,000 lux（太陽光下） |
| 安全規格 | |
|---|---|
| 規格 | FCC Part 15 ClassB, CE |
| 安全 | LED Eye Safety IEC60825-1 |
| 読み取りシンボル | |
|---|---|
| 2次元 | PDF417, Micro PDF417, MaxiCode, Data Matrix, QR Code, Micro QR, Aztec Code, GS1 DataBar（RSS/RSS 合成シンボル） |
| 1次元 | Code 39, Code 128, Codabar, UPC, EAN, Interleaved 2 of 5, Codablock, GS1-128(UCC/EAN-128), GS1 DataBar, Code 93 and 93i |
| その他 | 各国 POST code, Dot code |
| OCRフォント | OCR-A, OCR-B |
| 文字を読み取る｜ソロモンOCR（オプション） | 英数字/一部記号：明朝体・ゴシック体・メイリオなど多数 |
オプション品
| 型 番 | 仕 様 | |
|---|---|---|
| STAND−22F-006 | ユニバーサルスタンド（フレキシブル） |  |
| STND-08R00-000-6 | ハンズフリースタンド（固定） 高さ8cm |  |
| STND-15R00-000-6 | ハンズフリースタンド（固定） 高さ15cm |  |
| 50129064-001 | デスクトップ/壁取り付け ホルダー |  |
| CBL-500-300-S00 | USBケーブル、黒、Type A、3m、ストレート、5V |  |
| CBL-500-300-C00 | USBケーブル、黒、Type A、3m、コイル状、5V | |
| CBL-020-300-C00 | RS232ケーブル（5Vシグナル）、黒、DB9メスコネクタ、3m、コイル状、Pin9からのホスト電力オプション付き5V外部電源 | |
| 46-00525 | ACアダプタ | |
デモ機お貸出しの流れ
- STEP 01お申し込み
- ご希望の機種名・送付先期間を記入の上お申し込みください。
- STEP 02確認ご連絡
- 担当より、デモ機在庫状況の確認、出荷予定日などご連絡いたします。
- STEP 03デモ機発送
- ご指定の住所にデモ機を送付いたします。（2週間のお貸し出しとなります）
- STEP 04ご返却
- 返却期限までに機器をご返送ください。（返却時の送料はご負担願います）
製品の特長
読み取りをすばやく、確実に
スキャンモジュールの高解像度化により、最大890mm※の読み取り深度を実現。
伝票などの近距離読み取りから、ラックのロケーションコードや積載された製品などの遠距離読み取りまで、様々な状況に対応します。
薄い文字やかすれ、連続読み取り、一括読み取りも可能。
※DT-X400-10、Code39、分解能1.0mm
選べる角度
スキャン角度が25°と60°の2モデルを用意。
25°は、高所の棚読みやピッキングに。
60°は、机上のオーダーブック、床置きの段ボールなどの読み取りに適しています。
800万画素カメラ
ワイドレンズ、オートフォーカス機能のほか、暗所撮影に役立つHDR機能やLEDフラッシュを搭載。
伝票の電子化、店舗の陳列チェック、破損した荷物の確認など、現場状況の確認および本部への報告に役立ちます。
※対応機種：DT-X400-C21/WC21/C31/WC31
独創のグリップデザイン
手首や腕が疲れにくい重量バランス。指を固定しやすい背面形状に滑り止めのテクスチャを施し、安定したホールド感を実現。
キー形状レイアウト
ドーム形状でキーの識別性を向上し、手袋着用時などでも確実な入力をサポート。
また、センタートリガーキーとカーソルキーを分離し誤入力を低減。使用頻度の高いキーを画面直下に集約し操作性を向上します。
高精細ディスプレイ
視認性に優れた3.2型タッチパネル液晶を搭載。手袋着用時でも操作できる抵抗膜方式を採用。
3WAYスキャンボタン・トリガー
中央、側面、背面に、ボタン・トリガーを配置し、様々な持ち方によるスキャニングに対応。
新搭載の背面トリガーは、人差し指でトリガーを引き、親指でカーソルキーを操作するという一連の作業を、自然な動作でこなせます。
約30時間※の連続駆動
丸一日の使用に余裕で応えるスタミナ設計で、バッテリー切れや電池交換の手間を軽減。ノンストップオペレーションを実現します。
また、USB Type-Cによる充電が可能。緊急時も現場で対応できます。
※JEITA Gモードでの使用時
GPS＆LTE通信
高速データ通信と音声通話に対応したWANを搭載し、屋外でのリアルタイム通信を実現。GPS機能も搭載し、位置情報の取得も可能。業務支援端末として、誤配防止や配車管理など、幅広い用途にお応えします。
※対応機種：DT-X400-WC21/WC31
キッティング支援ツール
設定ファイルや業務アプリを簡単に子機に設定できるキッティングツールを用意。無線LANを使った本体間転送により、短時間で簡単に複数台の端末設定が可能です。
セキュリティと端末管理
【ログインセキュリティ】登録されたユーザーがRFIDまたはパスワードを利用してログインすることで、端末のセキュリティ向上とユーザーの特定を行います。
【業務メニュー】ユーザーが業務に無関係なアプリケーションを使用することを防ぐため、必要なメニューだけを表示するホームアプリケーションです。
耐落下3.0m、IP67※準拠のタフネス性能
樹脂製タッチパネルと耐衝撃フレーム構造の採用により、落下強度3.0mを実現。
さらに、IP67の防塵・防水性能、−20℃～50℃の温度環境にも対応。夏場の車内から冷凍倉庫まで、幅広い環境で快適に動作します。
※防水、防塵性能は当社試験方法によるものです。
(粉塵が内部に侵入しない/ 一時的に一定水圧の条件に水没しても内部に浸水することがない/ コネクタなどのカバーはすべて閉めた状態)
経年変化や落下衝撃が加わった後は、その性能が低下し、保証しかねます。
仕様
| 印字方式 | DT-X400-10 | DT-X400-20 | DT-X400-C21 | DT-X400-WC21 | DT-X400-C31 | DT-X400-WC31 | |
|---|---|---|---|---|---|---|---|
| OS | Android™ 8.1 | ||||||
| CPU | Qualcomm 1.3GHz Quad Core | ||||||
| メモリ | RAM: 2GB、FROM: 16GB | ||||||
| 表示 | 3.2型透過型カラーTFT液晶（800×480ドット）、抵抗膜方式タッチパネル | ||||||
| 入力 | キーボード | テンキー（アルファベットキー）、CLRキー、エンターキー、カーソルキー、 電源キー、Fnキー、ファンクションキー（F1〜F8） | |||||
| トリガーキー | センタートリガーキー、Lトリガーキー、Rトリガーキー、背面トリガーキー | ||||||
| スキャナ | タイプ | 半導体レーザー | C-MOSイメージャ | ||||
| 読み取り角度 | 25° | 60° | |||||
| カメラ | - | 有効画素数: 800万画素、オートフォーカス、LEDフラッシュ | |||||
| NFC | - | ISO14443 Type A / ISO14443 Type B / Felica® / ISO15693 | |||||
| GPS | - | 内蔵、A-GPS対応 | - | 内蔵、A-GPS対応 | |||
| ワイヤレスWAN | - | W-CDMA、LTE対応、nano SIMスロット×1、音声通話、データ通信対応 | - | W-CDMA、LTE対応、nano SIMスロット×1、音声通話、データ通信対応 | |||
| ワイヤレスLAN | WPA2対応 IEEE802.11a/b/g/n準拠 | ||||||
| Bluetooth® | Bluetooth® Ver.5.0＋EDR/LE | ||||||
| USB | |||||||
| USB 2.0（Type-C）×1、給電・充電機能 | |||||||
| カードスロット | |||||||
| microSD×1、SDXC対応 | |||||||
| センサー | 加速度センサー、照度センサー、近接センサー | ||||||
| 耐環境性能 | 落下強度: 3.0m※1、防塵・防水: IP67準拠※2、動作温度: −20℃～50℃ | ||||||
| 電源 | 主電池 | リチウムイオン充電池 | |||||
| 電池寿命※3 | 約30時間 | ||||||
| 副電池 | リチウムイオン充電池（内蔵） | ||||||
| 外形寸法（幅×奥行き×高さ） | 約66（グリップ部: 約45）×約196×約38（グリップ部: 約33）mm | ||||||
| 質量（充電池パック含む） | 約260g | ||||||
| 付属品 | ハンドストラップ、スタイラス、充電池パック、取扱説明書 | ||||||
※1 コンクリート上、6面4角1サイクルの場合。試験値であり、保証値ではありません。
※2 粉塵が内部に侵入しない。また、一時的に一定水圧の条件に水没しても内部に浸水することがない。コネクタなどのカバーはすべて閉めた状態。防水、防塵性能は当社試験方法によるものです。経年変化や落下衝撃が加わった後は、その性能が低下し、保証しかねます。
※3 JEITA HT標準動作モードGに基づいて測定。動作環境・システム設定により変動します
オプション
| 名称 | 型番 | 備考 |
|---|---|---|
| USBクレードル | HA-S60IO | |
| 充電池パック | HA-S20BAT | |
| ACアダプタ 12V5A | AD-S12500A | |
| LANクレードル | HA-S62IO | |
| 液晶保護シート | HA-S90PS10 | |
| USB Type-Cケーブル | HA-S81USBC | |
| 集合充電器 | HA-S36DCHG | |
| ハンドベルト | HA-S95HB | |
| AD-S12500A用ACコード | AC-CORD3 | |
| デュアル充電器 | HA-S32DCHG | |
| ACアダプタ 5V4A | AD-S50400A | |
| USB Type-C用ACアダプタ | AD-S50200A |
デモ機お貸出しの流れ
- STEP 01お申し込み
- ご希望の機種名・送付先期間を記入の上お申し込みください。
- STEP 02確認ご連絡
- 担当より、デモ機在庫状況の確認、出荷予定日などご連絡いたします。
- STEP 03デモ機発送
- ご指定の住所にデモ機を送付いたします。（2週間のお貸し出しとなります）
- STEP 04ご返却
- 返却期限までに機器をご返送ください。（返却時の送料はご負担願います）
製品の特長
圧倒的な読み取り性能
新開発デコードアルゴリズム、最大100フレームCMOSセンサ、最新高性能CPUにより、 読み取り角に依存しない圧倒的な読み取りスピードを実現。手ブレ時、暗所、明るい環 境下でも通常と変わらない読み取りレスポンスを実現。
オートトリガ、高速移動体読み取り
オートトリガスタンド検知は、専用スタンドSTD-46(仕様により同梱または別売品)を 使用することにより、オートトリガが自動的に動作し、高速に移動しているターゲットを 自動検知し、瞬時に読み取ることが可能。
モバイルコードの読み取り性能向上
従来読みにくかった、低輝度や高密度の液晶上QRコードやバーコード読み取り性能を大幅に改善。
パスポート/OCRフォントの読み取り対応
パスポートなどのOCRフォントを標準品でサポート。 手持ちでも読み取れる性能を確保。
DirectPartsMarking読み取り対応
部品に直接マーキングするDirect Parts Markingを標準品でサポート。 基板や特殊な反射の無い部品であれば読み取り可能。 高分解能モデル(UDモデル)であれば0.08mmの2次元コードまで読み取りが可能です。
進化した筐体
筐体の上部パネルとサイドに、視認性能の良いインジケータを配置。 筐体の重さ112g、耐落下性能1.8mを実現しました。 白色モデルの筐体は抗菌(JIS Z 2081準拠)および耐黄変素材を使用。 医療や流通向けにも安心してご使用いただけます。
バイブレーション機能/サイレントモー
バイブレーション機能を搭載、手のひらで読み取りを認識できるため、医療や生産現場向けにも安心してご使用いただけます。またトリガキー長押しによりバイブレーションとブザーのON/OFFができるサイレントモード機能も有り。
読み取り編集機能
「データ編集プログラミング」機能により、データ編集出力が可能。また最大16コードを複数の画像を利用し一括読み取りも。また、GS1フォーマットなどの出力編集処理も容易に設定ができます。
仕様
| 制御部 | |
|---|---|
| CPU | CPU: ARM Cortex-A7, Core: 800MHz |
| LPDDR2 ROM | 1G bits |
| Flash ROM | 1G bits Flash Memory |
| 表示部 | |
|---|---|
| インジケータLED | 上部パネル/サイドバー3色LED表示 |
| ブザー | 鳴動周波数可変設定可能 |
| バイブレータ | 振動モータ(初期設定無効) |
| 電気的特性 | |
|---|---|
| 動作電圧範囲 | 4.5V～5.5V: USB仕様, 4.5～5.5V: RS-232C仕様 |
| 消費電力 | 動作:340mA, 検知状態:160mA, 待機:55mA (USB) |
| インターフェイス | Full-Speed 12 Mbps USB(HID/COM)プラグ-A, RS-232C D-sub9pin |
| 光学部 | |
|---|---|
| 読み取り光源 | 電球色LED×1個 |
| エイミング光源 | シングルバー緑色LED×1個 |
| 読み取り方式 | モノクロCMOSエリアセンサ |
| 読み取り画素数 | 30万画素 |
| 画像取得速度 | 100fps (最大) |
| フォーカス距離 | 標準モデル:約72mm (スキャナ先端から) |
| 視野角 | 水平: 約38.0°, 垂直: 約28.9°, 対角線:約46.4° |
| 読取部 | |
|---|---|
| 読取コード (1D) | [バーコード] UPC-A, UPC-E, UPC-A Add-on, UPC-E Add-on, EAN-13, EAN-8, EAN-13 Add-on/EAN-8 Add-on, JAN-8, JAN-13, Code 39, NW-7(Codabar), Industrial 2 of 5, Interleaved 2 of 5, Code 93, Code 128, GS1-128, MSI/Plessey, Code 11 [ポスタルコード] Japanese Postal, Intelligent Mail Barcode, POSTNET, PLANET, Netherlands KIX Code, UK Postal, Australian Postal, Korean Postal Authority code [GS1 データバー, コンポジット] GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded, Composite GS1 DataBar, Composite GS1-128, Composite EAN, Composite UPC |
| 読取コード (2D) | PDF417, マイクロPDF417, Codablock F, QR コード, マイクロQR コード, Data Matrix (ECC 200 ) , MaxiCode, Aztec Code, Chinese-sensible code |
| 読み取りコード (OCR) | Machine Readable Travel Documents, ISBN(OCR-B) ※その他順次対応予定 |
| 最少分解能 | 0.1mm:1次元バーコード(Code39) 0.169mm :GS1 DataBar, Composite 0.169mm :2次元バーコード(QRコード、Data Matrix、PDF417) |
| 読み取り角度 | ピッチ: ±65°, スキュー: ±65°, チルト:360° |
| 最少PCS値 | 0.2以上 |
| 幅広バーコード | 100mm幅(分解能0.2mm Code39) |
| 耐移動体 | 2.54m/s (分解能0.33mm UPC/EAN スキャナ先端から100mmの位置) |
| 画像出力 | JPEG, BMP |
| 環境特性 | |
|---|---|
| 動作温度 / 湿度 | -5～50℃ / 5～90%RH (非結露、非氷結) |
| 保存温度 / 湿度 | -30～60℃ / 5～90%RH(非結露、非氷結) |
| 耐外乱光 蛍光灯 | 10,000 lx以下 |
| 耐外乱光 太陽光 | 100,000 lx以下 |
| 耐静電気(破壊無) | 15kV(気中放電) |
| 耐落下強度 | 高さ1.8mからコンクリート床面に15回(5面3サイクル)自由落下後、読み取りが可能なこと。 |
| 防塵 ・ 防滴 | IP42相当 |
| 物理仕様 | |
|---|---|
| 外形寸法 | 約105.4(D) X 153.4(H) X 60(W)(mm) |
| 質量 | 約112g(ケーブルを除く) |
| 筐体色 | 白色/黒色 |
| 抗菌仕様 | JIS Z 2081 準拠(白色モデル) |
| 適合法令および規格 | |
|---|---|
| LED安全規格 | IEC 62471, 2006リスク免除グループ |
| EMC | VCCI / EN55032 / FCC Class-B |
| 証明規格 | CEマーキング |
| 環境負荷抑制対応 | RoHS指令準拠 |
| オプション(別売り品) | |
|---|---|
| 交換ケーブル | 各種交換ケーブル(標準 2.0m) |
| 専用スタンド | ハンズフリースタンド: STD-46, 置台: STD-4101 |
※ 掲載値は当社規定の測定方法によるものです。保証値は別途仕様書をご参照ください。
※ 記載内容は予告無く変更されることがあります。あらかじめご了承ください。
※ RoHS 対応について: 弊社の判断による対応品であり、EU における法的な効力を有するものではありません。
※ QR コードは株式会社デンソーウェーブの登録商標です。
外形寸法図
分解能深度図
オプション品
ハンズフリースタンド
| 型番 | STD-46 |
|---|---|
| 対応機種 | L-46Xシリーズ |
置台
| 型番 | STD-4101 |
|---|---|
| 対応機種 | L-46Xシリーズ |
デモ機お貸出しの流れ
- STEP 01お申し込み
- ご希望の機種名・送付先期間を記入の上お申し込みください。
- STEP 02確認ご連絡
- 担当より、デモ機在庫状況の確認、出荷予定日などご連絡いたします。
- STEP 03デモ機発送
- ご指定の住所にデモ機を送付いたします。（2週間のお貸し出しとなります）
- STEP 04ご返却
- 返却期限までに機器をご返送ください。（返却時の送料はご負担願います）
デモ機お貸出し
製品の特長
4G/LTE｜ SIMフリー対応オプション
3大キャリア（Docomo・au・Softbank）の幅広いバンド帯域対応で快適な高速通信が可能です。SIMフリー対応。
高速プロセッサ搭載でストレスフリーな操作性
Qualcomm Snapdragon 450高速プロセッサ 2.2GHz octa-core CPU 搭載でストレスフリーな操作性を実現。
いつでもどこでもアプリケーションへ迅速にアクセスし、高速で情報処理を行えます。
視認性・操作性に優れた大型ディスプレイ
大型の静電容量式タッチスクリーンは、屋内外で認識しやすいです。
高速・高精度に文字を読み取る ソロモンOCRの搭載
バーコード化されていない賞味期限や帳票番号など、英数字フォントの読み取りが可能です(オプション)。
日付の読み取りに特化した賞味期限モードと、任意の書式を設定できる汎用モードから設定をお選びいただけます。
賞味期限モードでは、ダンボールに印字された品質が低い印字も粘り強く読み取ることができます。
汎用モードでは、複数段設定により、最大5段までの文字列を一括で読み取ることが可能です。
屋外の運用に耐える防塵防水性能
屋外や倉庫での運用に耐えうるIP64防塵防水性能を保証いたします。
落下に強いハード仕様
インチのフルカラータッチスクリーン大型画面にはディスプレイには落下や傷に強いゴリラガラスを採用し、1.2mの耐落下テストをクリアしております。
大容量リチウムイオンバッテリ
取り外し可能な4000mAhの大容量リチウムイオンバッテリー内蔵し、バッテリーモニタリング機能により、12時間以上の連続稼働を実現。作業中のバッテリー切れの心配がありません。
仕様
| OS | Android 8 |
|---|---|
| プロセッサー | Qualcomm Snapdragon SDM450, 1.8 GHz octa-core |
| メモリ | Memory：2GB RAM ROM：16GB Flash |
| センサー | 加速度センサー, 環境光センサー, 近接センサー |
| 拡張スロット | MicroSDHC 最大128GB |
| 表示部 | 5.0インチ(12.7cm), カラーLCD(1280×720), Corning Gorilla™ガラス, LEDバックライト |
| タッチパネル | マルチタッチ式 静電容量タッチパネル, 耐水, 屋外仕様ゴリラガラス |
| キーパッド | ハードキー（音量+-, 左右スキャン, 電源, リセット）、タッチキー（Home, Menu, Back）、ソフトウェアキー |
| オーディオ | マイクロホン, スピーカー |
| カメラ | 13メガピクセルカラーカメラ |
| I/Oポート | Micro USB2.0 |
| 拡張スロット | MicroSD card |
| NFC | 対応 |
| 開発環境 | Honeywell SDK for Android |
| 本体サイズ | （L）157 mm x （W）78.2 mm x （D）16.9 mm |
| 重量 | 272g（バッテリー含む） |
| バッテリー | Li-ion, 3.8V 4000mAh 動作時間： 12時間 充電時間： 4.5時間 |
| ボタン電池 | 10mF スーパーキャパシタ |
| 防塵防滴性能 | IP64 |
| 動作温度 | -10℃～50℃ |
| 保管温度 | -20℃～70℃ |
| 湿度 | 10%～90%（結露なきこと） |
| 落下 | 1.2m |
| 衝撃(タンブルテスト) | 300 times at 0.5 m (1.64 ft) |
| WLAN | IEEE 802.11 a/b/g/n/ac |
| WLANセキュリティー | WEP,802.1x,TKIP,AES,LEAP,PEAPv0,PEAPv1,EAP-M,SCHAPv2, EAP-GTC,EAP-TLS,EAP-TTLS,WPA-PSK,SCHAPv2 |
| Bluetooth | Bluetooth V4.2 |
| WWAN | ・GSM/EDGE:Bands2,3,5,8 ・UMTS/HSPA+:Bnads1,2,4,5,8,9,19 ・CDMA1xRTT/EVDO:BC0,BC1,BC6 ・FDD-LTE:Bands1,2,3,4,5,7,8,9,19,20,26 ・TDD-LTE:Bands38,39,40,41 ※日本国内の対応バンドおよび対応キャリアの資料がございます。詳細はお問い合わせください。 |
| GPS（WWANモデルのみ） | GPS, GLONASSサポート,BeiDou |
| その他 | NFC |
| 1次元 | Codabar, Code 11, Code 128, Code 32, Code 39, Code93/93i, EAN 13/8, GS1 DataBar/Limited/Expanded/128, Interleaved 2of5, MSI, UPC-A/E など |
| 2次元 | Aztec Code, Han Xin Code, Codablock A/F, Code 49, Data Matrix, GS1 Composite/DataBar Omnidirectional, MaxiCode, PDF417, MicroPDF417, QR Code, Micro QR code など |
| 郵便コード | Australian Post, British Post, Canadian Post, China Post, InfoMail, Japanese Post, Korea Post など |
| OCR（オプション） | MICR E 13-B, OCR-A, OCR-B など |
オプション
| 製品画像 | 名称 | 型番 |
|---|---|---|

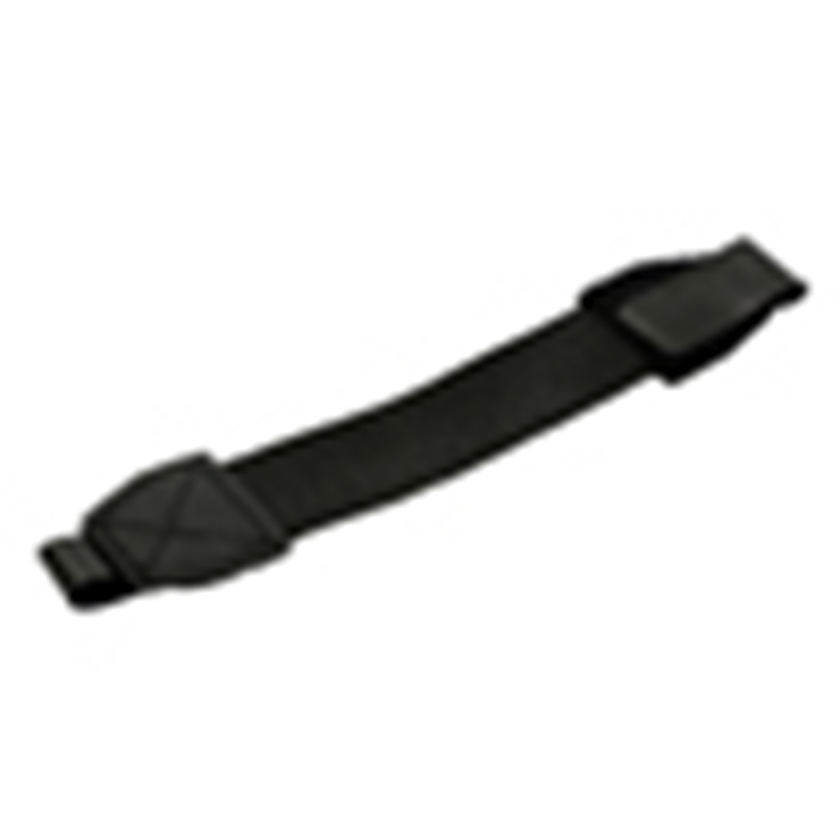

 | ストラップ | 50141384-001 |

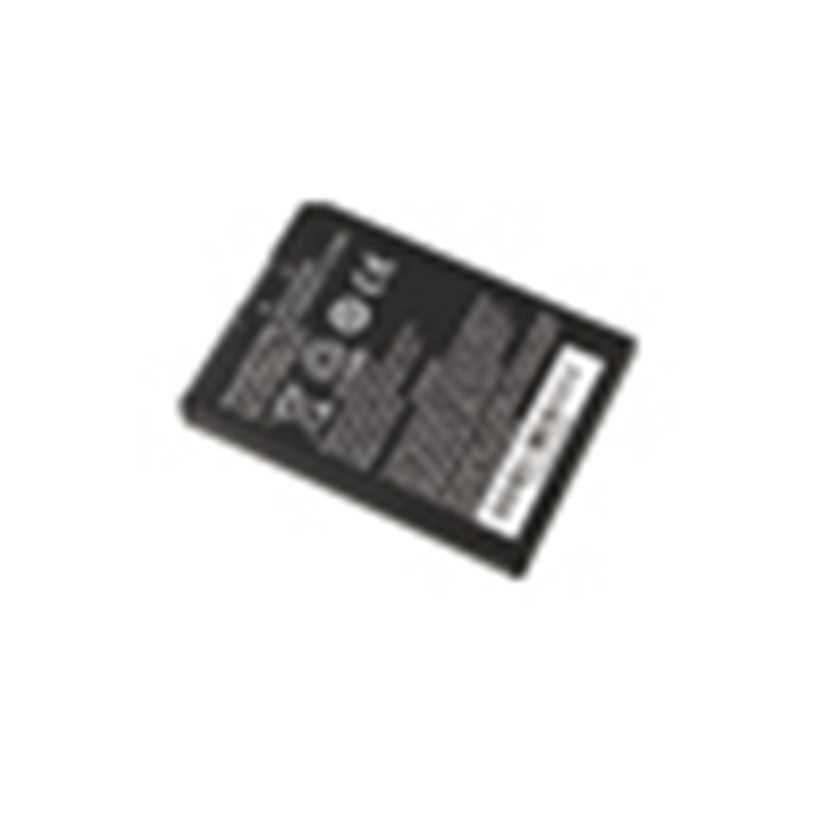

 | バッテリー | 50129589-001 |

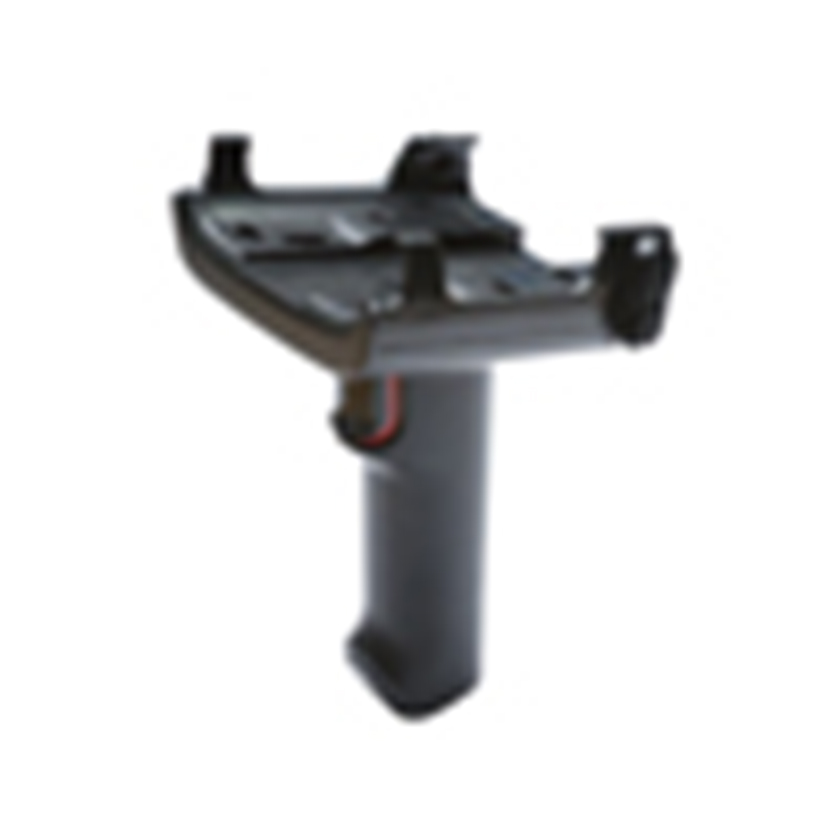

 | スキャンハンドル | EDA51-SH-R |

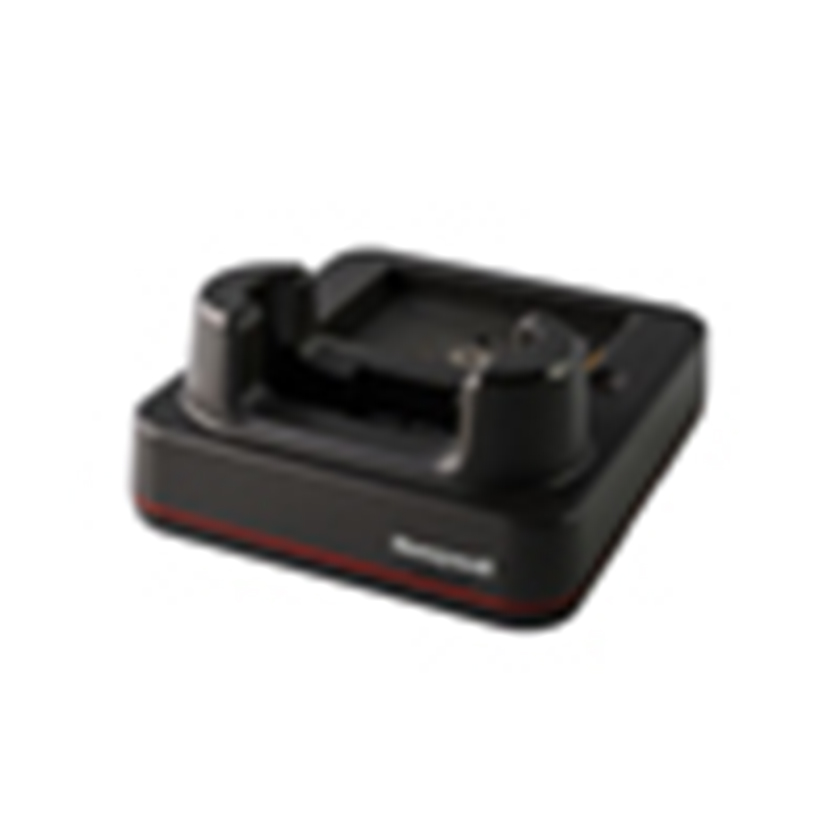

 | シングルドック チャージャー ACアダプター付き ケーブル無 | EDA51-HB-０ |

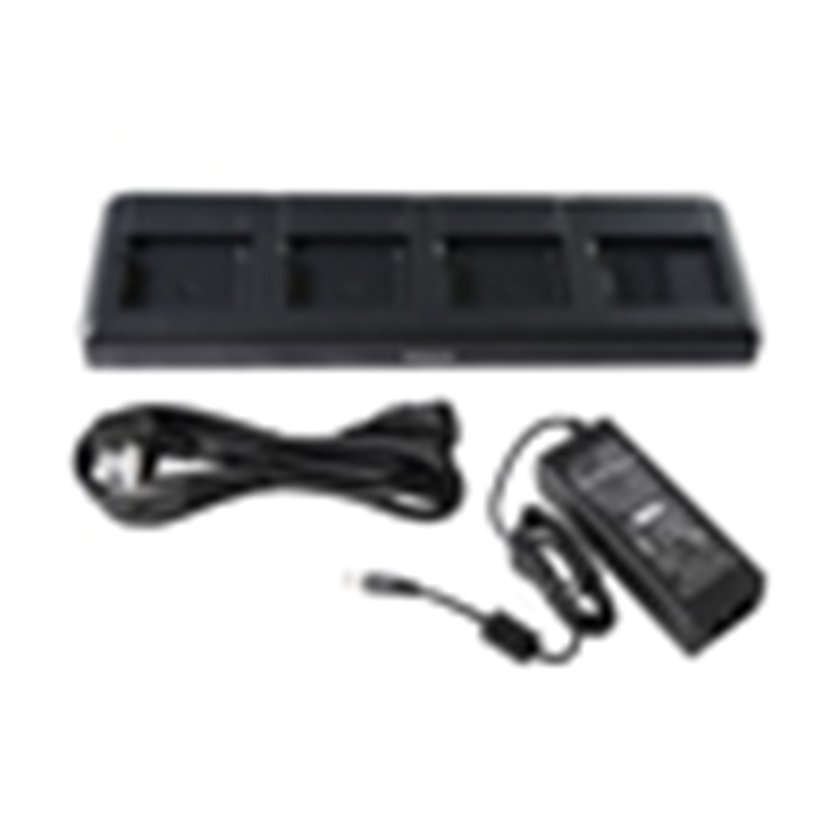

 | 4連バッテリー チャージャー ACアダプター付き ケーブル無 | EDA50-QBC-1 |
デモ機お貸出しの流れ
- STEP 01お申し込み
- ご希望の機種名・送付先期間を記入の上お申し込みください。
- STEP 02確認ご連絡
- 担当より、デモ機在庫状況の確認、出荷予定日などご連絡いたします。
- STEP 03デモ機発送
- ご指定の住所にデモ機を送付いたします。（2週間のお貸し出しとなります）
- STEP 04ご返却
- 返却期限までに機器をご返送ください。（返却時の送料はご負担願います）
OPN-3200iの特長
優れた読み取り性能,LEDエイミング
小型イメージャスキャンエンジンを内蔵。
・ 手振れや周囲の暗さに影響されない圧倒的な読み取りスピードを実現。
液晶画面上のコードも軽快に読み取ります。
・ 視認性の高いシャープな緑色 LED シングルラインエイミングにより
読み取り位置を簡単に認識することができます。
Bluetooth通信
接続機器として PC、タブレット PC、スマートフォンなど
Bluetooth を搭載した多くの機器に対応しています。
読み取りデータをモバイル機器で扱えるため、お使いのモバイル機器そのものを ハンディターミナル、PC-POS、検品端末など管理システムとしてご使用いただけます。 Bluetooth のプロファイルは、SPP および HID を実装しています。
バイブレーション機能搭載
従来のブザー音と LED による表示のほか、
バイブレーション機能を搭載しています。
騒音の出る工場、屋外でも作業効率 UP。
音が出せない環境でも読み取りを確認することができます。
抗菌ボディ
特殊抗菌仕様の筐体を採用。
アルコールによるふき取り清掃も可能です
(読み取り窓部、ステータス LED 部を除く)。
充電
専用充電器 CHG-3201 により充電を行います。
専用スタンド STD-0171 との併用で、 充電機能付き読み取りスタンドとしても使用できます。
(読み取りスタンドとして使用する場合、オートトリガ・スタンド検知設定 によるハンズフリーの作業が可能です。）
MFi ライセンス
米国 Apple 社 MFi ライセンスを取得しています。
* iPod、iPhone および iPad は、米国および他の国々で登録された Apple Inc. の商標です。
* "Made for iPod," "Made for iPhone," and "Made for iPad" mean that an electronic accessory has been designed to connect specifically to iPod, iPhone, or iPad, respectively, and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards. Please note that the use of this accessory with iPod, iPhone, or iPad may affect wireless performance.
仕様
| 制御部 | |
|---|---|
| CPU | 32 bit CISC / 96 MHz |
| FROM | 512 Kbyte + 32 Kbyte |
| SRAM | 96 Kbyte |
| FROM (ストレージ) | 1 Mbyte |
| 入力部 | |
|---|---|
| キー式 | 1 キー: トリガ |
| 表示部 | |
|---|---|
| LED | 2 色 2 個 (赤・緑)、1 色 2 個 (青) |
| ブザー | 音量 (3 段階)、音程調整可能 |
| 振動モータ | 強さ (3 段階)、長さ (4 段階) 調整可能 |
| 通信部 | |
|---|---|
| Bluetooth | 周波数 : 2402 ～ 2480 MHz 仕様 : Ver 2.1 準拠 通信距離 : 10 ｍ 出力レベル : クラス 2 (最大 4 dBm) プロファイル: SPP / HID |
| 電源部 | |
|---|---|
| 主電池 | リチウムイオン、3.7 V、1100 mAh (typ.) |
| 連続使用時間 | 24 時間以上 |
| 充電方法 | 専用充電器 CHG-3201 |
| 動作 (充電) 電圧 | 5.0 ～ 6.5 V |
| 消費電流 (充電時) | 1 A 未満 |
| 光学部 | |
|---|---|
| 読み取り光源 | 赤色 LED × 2 個 |
| エイミング光源 | 緑色 LED × 1 個 |
| 読み取り方式 | WVGA (36 万画素) CMOS エリアセンサ |
| 読み取り画素数 | 36 万画素 (752 × 480) |
| 画像取得速度 | 60 fps (最速値) |
| フォーカス距離 | 124.8 mm |
| 視野角 | 水平: 約 40.6°、垂直: 約 26.4° |
| 読取部 | |
|---|---|
| 読み取りコード (1D) | UPC-A, UPC-A Add-on, UPC-E, UPC-E Add-on, EAN-13, EAN-13 Add-on, EAN-8, EAN-8 Add-on, JAN-8, JAN-13, Code 39, Tri-Optic, Codabar (NW-7), Industrial 2 of 5, Interleaved 2 of 5, S-Code, IATA, Code 93, Code 128, MSI/Plessey, UK/Plessey, TELEPEN, Code 11, Matrix 2 of 5, Chinese Post Matrix 2 of 5, Korean Postal Authority code, Intelligent Mail Barcode, POSTNET, JPN |
| 読み取りコード (GS1/Composite) | GS1 DataBar , GS1 DataBar Limited, GS1 DataBar Expanded, Composite GS1 DataBar, Composite GS1-128, Composite EAN, Composite UPC |
| 読み取りコード (2D) | PDF417, MicroPDF417, Codablock F, QR Code, MicroQR Code, Data Matrix (ECC 0-140 / ECC 200), MaxiCode (Modes 2 to 5), Aztec Code, Chinese-sensible code, PLANET, Netherlands KIX, UK Postal, Australian Postal |
| ピッチ角度 | ±50° |
| スキュー角度 | ±50 |
| チルト角度 | ±180° |
| 湾曲面読み取り | R ≧ 16 mm (Codabar 10 桁)、R ≧ 20 mm (UPC 12 桁) |
| 最小 PCS 値 | 0.3 以上、反射率差 (MRD) 32％ 以上 |
| 最小分解能 (PCS 0.9 の場合) | 0.127 mm (Code 39) 0.169 mm (GS1 Databar、Composite Code、PDF417) 0.212 mm (QR Code、Data Matrix) |
| 環境特性 | |
|---|---|
| 動作温度 | 0 ～ 50 ℃ |
| 保存温度 | -20 ～ 60 ℃ |
| 動作湿度 | 20 ～ 85%RH (非結露、非氷結) |
| 保存湿度 | 20 ～ 85%RH (非結露、非氷結) |
| 耐外乱光 蛍光灯 | 10,000 lx 以下 |
| 耐外乱光 太陽光 | 100,000 lx 以下 |
| 耐静電気 | 破壊なし : ±15 kV (気中放電、直接) 誤動作なし: ±8 kV (気中放電、直接) ±6 kV (接触放電、直接/間接) |
| 耐落下強度 | 高さ 150 ｃｍ からコンクリート床面に計 30 回 (6 面 5 サイクル) 自然落下させ、異常がないこと。 |
| 防塵・防滴 | IP42 |
| 物理仕様 | |
|---|---|
| 外形寸法 | 113 x 56 x 132 mm (WDH) |
| 質量 | 約 132 g (付属品を除く) |
| 適合法令および規格 | |
|---|---|
| LED 安全規格 | IEC 62471:2006 リスク免除グル－プ |
| 製品安全規格 | EN60950-1:2005、IEC60950-1:2006 |
| EMC | ・R & TTE 指令 EN 55022:2010、EN 301 489-1 V1.9.2、 EN 301 489-17 V2.1.1、EN 300 328 V1.8.1 ・FCC Part 15 Subpart C, Subpart B ClassB ・VCCI クラス B |
| 証明規格 | CE マーキング、工事設計認証 |
| その他 | Bluetooth ロゴ認証、MFi ライセンス |
| 環境負荷抑制対応 | RoHS 指令準拠 |
| オプション | |
|---|---|
| 専用充電台 | CHG-3201 |
| 専用スタンド | STD-0171 |
備考
※ 掲載値は当社規定の測定方法によるものです。保証値は別途仕様書をご参照ください。
※ 記載内容は予告無く変更されることがあります。あらかじめご了承ください。
※ RoHS 対応について: 弊社の判断による対応品であり、EU における法的な効力を有するものではありません。
※ QR コードは株式会社デンソーウェーブの登録商標です。
外形寸法図（単位mm）
デモ機お貸出し
製品の特長
どんなスペースにもフィット
長時間の信頼性
コンビニエンスストア、ドラッグストア、ファストフードレストランなどの小売環境において高い顧客満足度を得ることは常に重要です。コンパクトなフォームファクタとスタイリッシュな外観を融合したDS9300シリーズは様々な環境に最適なプレゼンテーションスキャナーです。
コンパクト x スタイリッシュデザイン
DS9300シリーズは流行の最先端を行くセレクトショップからコンビニに至るまで、どんなところでもフィットします。場所を取らない小型タイプなので、スペースが限られたカウンターでも問題なく設置でき、45度角のケーブルコネクタによってスキャナを前に傾けて操作できるため、さらに狭いスペースでも使用可能です。
ほぼ例外なくあらゆるもののスキャンが可
800MHzマイクロプロセッサ、高解像度メガピクセルセンサー、Zebra独自のPRZMインテリジェントイメージング技術が連携して、印刷状態が悪い、しわ、破損、色あせがある、コントラストが低いなどあらゆる状態のバーコードはもちろん、端が欠けたバーコードでも簡単に読み取ります。カーブ状の射出窓が迷光を最小限に抑え、光沢紙に印刷されたバーコードや画面に表示されたバーコードの反射によるセンサーの誤認識を防ぎます。
瞬速で失敗のないスキャン
使いやすさにおいて群を抜くDS9300シリーズ 他社のスキャナより最大50％速いスワイプ速度を誇るDS9300シリーズはバーコードにかざした瞬間に読み取ることができます。またクラス最大の視野角のため、商品を動かして「スイートスポット」を探す必要はありません。
インテリジェントなアダプティブ照明
LED照明は環境に動的に適応し、使用していない場合は自動的に暗くなり、バーコードにかざすと作動します。またLED照明は埋め込み式になっており、目に優しく負担をかけません。
型番
| 型 番 | 仕 様 |
|---|---|
| DS9308-RSR | 標準デジタルスキャナ(DS9308-SR0000WZZWW), 白色, TTL RS232C I/Fケーブル 2.1m, ACアダプタ付属 取説CD付 |
| DS9308-USBR | 標準デジタルスキャナ(DS9308-SR0000WZZWW), 白色, USB I/Fケーブル 2.8m 取説CD付 |
対応バーコードシンボル
| 項目 | 仕様 |
|---|---|
| 二次元コード（QRコード） | PDF417、MicroPDF417、Composite Codes、TLC-39、Aztec、Data Matrix、Maxicode、QRコード、MicroQR、Han Xin、郵便番号、SecurPharm、DotCode、Dotted DataMatrix |
| 一次元コード（バーコード） | コード39、コード128、コード93、Codabar/NW7、コード11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32（イタリアの医薬品コード）コード39、コード128、コード93、Codabar/NW7、コード11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32（イタリアの医薬品コード） |
| OCR | OCR-A、OCR-B、MICR、米国通貨 |
デコード範囲（標準値）
| シンボル体系／解像度 | 近距離 | 遠距離 |
|---|---|---|
| コード39：3mil | 0インチ／0cm | 2.5インチ／6.35cm |
| コード39：5mil | 0インチ／0cm | 5.0インチ／12.7cm |
| コード39：20mil | 0インチ／0cm | 11.0インチ／27.9cm |
| コード128：3mil | 0インチ／0cm | 2.0インチ／5.1cm |
| コード128：5mil | 0インチ／0cm | 4.0インチ／10.2cm |
| PDF 417：6.7mil | 0インチ／0cm | 4.0インチ／10.2cm |
| UPC：13mil(100%) | 0インチ／0cm | 8.8インチ／22.4cm |
| Datamatrix：10mil | 0インチ／0cm | 4.5インチ／11.4cm |
| QRコード：20mil | 0インチ／0cm | 7.5インチ／19.1cm |
仕様表
| 項目 | 仕様 |
|---|---|
| 寸法 | 14.5cm （高さ）x 8.6cm （幅）x 8.3cm （奥行き） |
| 重量 | 318g |
| 入力電圧範囲 | 4.5～5.5VDCホスト電力、4.5～5.5VDC外部電源 |
| 公称電圧（5.0V）時の動作電流 | プレゼンテーションモード：335mA トリガーモード：350mA |
| 公称電圧（5.0V）時のスタンバイ電流（アイドル） | プレゼンテーションモード：135mA トリガーモード：75mA |
| カラー | アルペンホワイト、ミッドナイトブラック |
| 対応ホストインターフェース | USB、RS232、キーボードウェッジ、TGCS(IBM) 46XX over RS485 |
| 対応キーボード | 90以上の国際キーボードに対応 |
| EAS（電子商品監視機器） | チェックポイントEAS解除システムに対応 |
| ユーザーインジケータ | グッドデコードLED、背面ビューLED、ビープ音（音色と音量を調整可能） |
性能特性
| 項目 | 仕様 |
|---|---|
| スワイプ速度（プレゼンテーションモード） | 最適化されたモードで13 mil UPCにて最大秒速120インチ／305cm |
| 光源 | 照準パターン：円形617nmアンバーLED |
| 照明 | 660nmハイパーレッドLED |
| イメージャ視野角 | 52° H x 33° V（公称） |
| イメージセンサー | 1280 x 800ピクセル |
| 最小印刷コントラスト | 15％ |
| スキュー許容範囲 | ±60° |
| ピッチ許容範囲 | ±60° |
| 回転許容範囲 | 360° |
イメージング特性
| 項目 | 仕様 |
|---|---|
| 対応グラフィックフォーマット | 画像はビットマップ、JPEG、TIFFでエクスポート可能 |
| 画像品質 | A6用紙（105mm x 148mm）で109PPI |
動作環境
| 項目 | 仕様 |
|---|---|
| 動作温度 | 32.0°F～122.0°F／0.0°C～50.0°C |
| 保管温度 | -40.0°F～158.0°F／-40.0°C～70.0°C |
| 湿度 | 相対湿度5%～95%（結露なきこと） |
| 耐落下衝撃性能 | 5.0フィート／1.5mの高さからコンクリートへ複数回落下後、動作可能 |
| 耐転倒衝撃仕様 | 1.5フィート／0.5mの高さから1,000回の転倒後、動作可能 |
| 環境シーリング加工 | IP52 |
| ESD（静電気放電） | EN61000-4-2に従ったESD、±15kV大気放電、±8kV間接放電 |
| 耐周辺光 | 0～10,000フットキャンドル／0～107,700ルクス |
準拠規格
| 項目 | 仕様 |
|---|---|
| 環境 | EN 50581:2012 RoHS 2011/65/EU (2015/863) – EN 50581:2012、IEC 63000 REACH 1907/2006 |
| 電気安全規格 | IEC 62368-1 2nd ed. EN 62368-1:2014/AC:2015 UL/IEC 60950-1、2nd ed. CAN/CSA C22.2 No.60950-1、2nd ed. |
| LED安全規格 | IEC 62471:2006 (Ed.1.0) EN 62471:2008 (LED) |
| EMI/RFI | FCC 47 CFR Part 15B、ICES-003、EN55032、EN55024、EN55035、VCCI、SABS |
オプション品
| 型 番 | 仕 様 |
|---|---|
| BRKT-MM0093C-0W | 壁掛ブラケット 黒 |
| BRKT-MM0093C-04 | 壁掛ブラケット 白 |
| BRKT-LM0093C-0W | 固定用ブラケット 黒 |
| BRKT-LM0093C-04 | 固定用ブラケット 白 |
デモ機お貸出しの流れ
- STEP 01お申し込み
- ご希望の機種名・送付先期間を記入の上お申し込みください。
- STEP 02確認ご連絡
- 担当より、デモ機在庫状況の確認、出荷予定日などご連絡いたします。
- STEP 03デモ機発送
- ご指定の住所にデモ機を送付いたします。（2週間のお貸し出しとなります）
- STEP 04ご返却
- 返却期限までに機器をご返送ください。（返却時の送料はご負担願います）
デモ機お貸出し
M-10の特長
快適な読み取り
ストレスを感じない圧倒的な読み取りスピード。 暗所や明るい環境下でも、通常と変わらない 読み取りレスポンスを実現しました。 液晶画面に表示されたコードも軽快に読み取ります。
コンパクト・スタイリッシュな筐体
超小型サイズ、スタイリッシュなデザインを実現。 場所を選ばず、省スペースでの設置が可能です。 また、スキャナを前方に最大 60 度傾けられるため、 多様な方法で読み取りを行うことができます。
エイミング
緑色シングルラインエイミングが 物体検知 / 読み取り中に照射されるため、 ターゲットをかざす位置が簡単に分かります。
読み取り編集機能
新規「データ編集プログラミング」機能により、複数の画像を利用して 最大 16 コードの一括読み取りが可能になりました。 GS1 フォーマットなどの出力編集処理も容易に設定できます。
設定ツール
設定ツール 「Universal Menu Tool 2D」 が用意されており、 導入が容易になります。
仕様
| インターフェース | |
|---|---|
| RS-232C | 300 ～ 115200 bps、D-Sub9pin |
| USB | USB 2.0 Full Speed 12 Mbps (HID/COM)、USB－A |
| 電源部 | |
|---|---|
| 動作電圧 | 4.4 ～ 5.5 V: USB 4.5 ～ 6.6 V: RS-232C (外部電源: 専用 AC アダプタ) |
| 消費電流 (動作電圧 5V) | 読取時: 420 mA (max) 待機時: 150 mA (typ) |
| 光学部 | |
|---|---|
| 読み取り光源 | 赤色 LED × 2 個 |
| エイミング/ オートトリガ光源 | 緑色 LED × 1 個 |
| 読み取り方式 | CMOS エリアセンサ (モノクロ) |
| 読み取り画素数 | 36 万画素 (752 × 480) |
| 画像取得速度 | 60 fps (最速値) |
| フォーカス距離 | 65 mm |
| 視野角 | 水平 約 40.6°、垂直 約 26.4° |
| 読取部 | |
|---|---|
| 読み取りコード (1D) | [1D code] UPC-A, UPC-E, UPC-E1, UPC-A Add-on, UPC-E Add-on, EAN-13, EAN-8, EAN-13 Add-on/EAN-8 Add-on, JAN-8, JAN-13, Code 39, Tri-Optic, NW-7, Industrial 2 of 5, Interleaved 2 of 5, Code 93, Code 128, GS1-128, S-Code, MSI/Plessey, UK/Plessey, TELEPEN, Matrix 2 of 5, Chinese Post Matrix 2 of 5, IATA, Code 11 [Postal code] Japanese Postal, Intelligent Mail Barcode, POSTNET, PLANET, Netherlands KIX Code, UK Postal, Australian Postal, Korean Postal Authority code |
| 読み取りコード (GS1/Composite) | GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded, Composite GS1-DataBar, Composite GS1-128, Composite EAN/UPC |
| 読み取りコード (2D) | PDF417, MicroPDF417, Codablock F, QR Code, MicroQR Code, Data Matrix (ECC 000-140 / ECC 200), MaxiCode (Modes 2 to 5), Aztec Code, Chinese-sensible code |
| ピッチ角度 | ±50° |
| スキュー角度 | ±50° |
| チルト角度 | ±360° |
| 湾曲面読み取り | R ≧ 16 mm (Codabar 10 桁) R ≧ 20 mm (UPC 12 桁) |
| 最小 PCS 値 | 0.3 以上、反射率差 (MRD) 32％ 以上 |
| 最小分解能 (PCS 0.9 の場合) | 0.127 mm (Code 39) 0.169 mm (GS1 Databar、Composite Code、PDF417、QR Code) 0.212 mm (Data Matrix) |
| インジケータ | ステータス LED, ブザー |
| 画像データ形式 | BMP、JPEG |
| 画像出力範囲 | 設定可能 |
| 画像出力解像度 | 設定可能 |
| 画像転送時間 | 約 3 秒 (USB-COM) |
| 環境特性 | |
|---|---|
| 動作温度 | 0 ～ 40 ℃ (AC アダプタ 0 ～ 40 ℃) |
| 保存温度 | -40 ～ 70 ℃ (AC アダプタ 0 ～ 40 ℃) |
| 動作湿度 | 5 ～ 90%RH (非結露、非氷結) |
| 保存湿度 | 5 ～ 90%RH (非結露、非氷結) |
| 耐外乱光 蛍光灯 | 10,000 lx 以下 |
| 耐外乱光 太陽光 | 100,000 lx 以下 |
| 耐静電気 | 破壊なし : ±15 kV (気中放電、直接) 誤動作なし: ±10 kV (気中放電、直接) ±6 kV (接触放電、直接/間接) |
| 耐落下強度 | 高さ 150 cm からコンクリート床面に計 15 回 (5 面 x 3 回) 自然落下させ、異常がないこと。 |
| 防塵・防滴 | IP52 準拠 |
| 物理仕様 | |
|---|---|
| 外形寸法 | 76.0 x 70.0 x 139.5 mm (WDH) |
| 質量 | 約 250 g (ケーブルを除く) |
| 適合法令および規格 | |
|---|---|
| LED 安全規格 | IEC 62471-1:2006 リスク免除グル－プ |
| EMC | EN55022 / EN55024 / FCC Part15 Subpart B Class B / VCCI クラス B |
| 環境負荷抑制対応 | RoHS 指令準拠 |
備考
※ 掲載値は当社規定の測定方法によるものです。保証値は別途仕様書をご参照ください。
※ 記載内容は予告無く変更されることがあります。あらかじめご了承ください。
※ RoHS 対応について: メーカーの判断による対応品であり、 EU における法的な効力を有するものではありません。
※ QR コードは株式会社デンソーウェーブの登録商標です。
デモ機お貸出し
OPN-4000iの特長
超コンパクトサイズ
重さ僅か 52 g の手のひらサイズ。 携帯に便利で、ポケットの中や首から提げて手軽に持ち運ぶことができます。 小型軽量ながら保護構造 IP42 / 耐落下強度 1.5 m と十分な耐環境性能 を備えているため、屋外使用でも安心です。
優れた読み取り性能 / LED エイミング
小型 1D イメージャスキャンエンジンを内蔵。液晶画面に表示されたバーコードの読み取りが可能です。鮮明な赤色 LED シングルラインエイミングにより、高視認性を実現しました。読み取り位置を容易に認識することができます。
選べるデータ送信方法
バーコード読み取り後、データは Bluetooth または USB インターフェース経由で接続機器に転送されます。 読み取りデータは、リアルタイムに送信または データ蓄積後に一括して送信することができます。
Bluetooth 通信
接続機器として PC、タブレット PC、スマートフォンなど Bluetooth を搭載した多くの機器に対応しています。 読み取りデータをモバイル機器で扱えるため、お使いのモバイル機器そのものを ハンディターミナル、PC-POS、検品端末など管理システムとしてご使用頂けます。
よりスタイリッシュに
流通やサービスなどにマッチしたスタイリッシュなデザインで、 カラーは白のみとなります。 筐体はアルコールによる拭きとり清掃が可能です。
充電
充電は、USB インターフェースより行われます。
MFi ライセンス
OPN-4000i は、米国 Apple 社 MFi ライセンスを取得しています。
タフネスボディ
IEC保護等級IP54の防塵・防沫性能です。
タンブリングテストに耐える強固なボディを備えています。
仕様
読取・電気仕様
| 制御部 | |
|---|---|
| CPU | 32 bit CISC / 96 MHz |
| FROM | 512 Kbyte + 32 Kbyte |
| SRAM | 96 Kbyte |
| FROM (ストレージ) | 1 Mbyte |
| 入力部 | |
|---|---|
| キー式 | 2 キー: トリガ、ファンクション |
| 表示部 | |
|---|---|
| LED | 2 色 2 個 (赤・緑)、1 色 1 個 (青) |
| ブザー | 音量 (3 段階)、音程調整可能 |
| RTC | |
|---|---|
| 内容 | 年月日時分秒 |
| 誤差 | 月差 ±90 秒以下 |
| 通信部 | |
|---|---|
| Bluetooth | 周波数 : 2402 ～ 2480 MHz 仕様 : Ver 2.1 準拠 通信距離 : 10 ｍ 出力レベル : クラス 2 (最大 4 dBm) プロファイル: SPP / HID |
| USB | Full-Speed 12 Mbps (HID/COM)、Mini USB B、 Hi-Power Bus-powered 対応 |
| 電源部 | |
|---|---|
| 主電池 | リチウムポリマー、3.7 V、600 mAh (typ.) |
| 連続使用時間 | 25 時間以上 |
| 充電方法 | USB |
| 動作 (充電) 電圧 | 4.5 ～ 5.5 V |
| 消費電流 (充電時) | 500 mA 未満 |
| 光学部 | |
|---|---|
| 読み取り光源 | 赤色 LED × 1 個 |
| 読み取り方式 | CCD リニアイメージセンサ |
| 読み取り画素数 | 1500 画素 |
| 視野角 | 水平: 約 50° |
| 読取部 | |
|---|---|
| 読み取りコード (1D) | JAN, EAN, UPC-A, UPC-E, NW-7 (Codabar), Industrial 2 of 5, Interleaved 2 of 5, Code 11, Code 39, Code 93, Code 128 等 |
| ピッチ角度 | ±50 |
| スキュー角度 | ±65° (デットゾーン ±8° は除く) |
| チルト角度 | ±25° |
| 湾曲面読み取り | R ≧ 15 mm (JAN-8)、R ≧ 20 mm (JAN-13) |
| 最小 PCS 値 | 0.3 以上 |
| 最小分解能 | 0.1 mm (Code 39、PCS 0.9 の場合) |
| 環境特性 | |
|---|---|
| 動作温度 | 0 ～ 50 ℃ |
| 保存温度 | -20 ～ 60 ℃ |
| 動作湿度 | 20 ～ 85%RH (非結露、非氷結) |
| 保存湿度 | 20 ～ 85%RH (非結露、非氷結) |
| 耐外乱光 蛍光灯 | 10,000 lx 以下 |
| 耐外乱光 太陽光 | 100,000 lx 以下 |
| 耐静電気 | 破壊なし : ±15 kV (気中放電、直接) 誤動作なし: ±8 kV (気中放電、直接) |
| 耐落下強度 | 高さ 150 ｃｍ からコンクリート床面に計 18 回 (6 面 3 サイクル) 自然落下させ、異常がないこと。 |
| 防塵・防滴 | IP42 |
| 物理仕様 | |
|---|---|
| 外形寸法 | 36.0 x 83.0 x 21.5 mm (WDH) |
| 質量 | 約 52 g (付属品を除く) |
| 適合法令および規格 | |
|---|---|
| LED 安全規格 | IEC 62471-1:2006 リスク免除グル－プ |
| 製品安全 | EN60950-1:2005、IEC60950-1:2006 |
| EMC | ・R & TTE 指令: EN 55022:2010、EN 301 489-1 V1.9.2、 EN 301 489-17 V2.1.1、EN 300 328 V1.7.1 ・FCC Part 15 Subpart C , Subpart B ClassB ・VCCI クラスB |
| 証明規格 | CE マーキング、工事設計認証 (電波法) |
| その他 | Bluetooth ロゴ認証、MFi ライセンス (OPN-4000i のみ) |
| 環境負荷抑制対応 | RoHS 指令準拠 |
| 付属品 | |
|---|---|
| 付属品 | USB ケーブル、ネックストラップ |
| オプション | |
|---|---|
| シリコーンカバー / アタッチメント | SCV-3002 SILICONE COVER |
外形寸法図
デモ機お貸出し
OPN-3102iの特長
超コンパクトサイズ
2D モデルでありながら重さ僅か60 g の手のひらサイズ。 ポケットの中や首から提げて手軽に持ち運ぶことができます。 小型軽量ながら保護構造 IP54 / 耐落下強度 1.5m と 十分な耐環境性能を備えているため、屋外使用でも安心です。
360°圧倒的な読み取り性能
手ブレ時、暗所、明るい環境下でも通常と変わらない読み取りレスポンスを実現しました。 360°で1次元コードも2次元コードも快適に読み取りができます。
Bluetooth通信
データは Bluetoothインターフェイス経由で接続機器に転送されます。読み取りデータは、リアルタイムに送信またはデータ蓄積後に一括して送信することができます。
USBによる送信もできます。
MFi対応
MFi対応モデルです。
NFCタグ搭載
BluetoothのペアリングをかんたんにするNFCタグを搭載しています。スマートフォンなどをかざすだけで接続できます。
無接点給電置台
専用充電置台(CRD-3000)をご用意しています。
接触不良などによる思わぬ充電トラブルを起こしません。
※CRD-3000はオプション品(別売り)となります。
バイブレーション機能/サイレントモード
読み取り時のブザーの代わりに振動モータが選択できます。 騒音の出る工場、屋外でも作業効率UP。 音が出せない環境でも読み取りを確認することができます。
頑丈な筐体 IP54
1.5mに耐える堅牢性を確保しています(IP54対応)。
モバイルコード
従来読みにくかった、液晶上のQRコードやバーコード読み取り性能を大幅に改善しました。
パスポート/OCR
パスポートなどのOCRフォントを標準品でサポート致しました。 手持ちでも読み取れる性能を確保致しました。
よりスタイリッシュに
流通やサービスなどにマッチしたスタイリッシュなデザイン。 カラーは白と黒を用意しました。 接続機器や用途に合わせて、カラーをご選択いただけます。 筐体はアルコールによる拭きとり清掃が可能です。
データコレクト機能
Bluetoothが接続されていなくてもバーコードや2次元コードの読み取りデータを本体内に蓄積することが出来ます。 読み取りデータには、タイムスタンプや本体のシリアルナンバーなどの付与も出来ます。
仕様
読取・電気仕様
| 制御部 | |
|---|---|
| CPU | 32 bit CISC / 96 MHz |
| FROM | 512 Kbyte + 32 Kbyte |
| SRAM | 96 Kbyte |
| FROM (ストレージ) | 1 Mbyte |
| 入力部 | |
|---|---|
| キー式 | 2 キー: トリガ、ファンクション |
| 表示部 | |
|---|---|
| LED | 2 色 2 個 (赤・緑)、1 色 1 個 (青) |
| ブザー | 音量 (3 段階)、音程調整可能 |
| 振動モータ | 強さ (3 段階) 調整可能 |
| RTC | |
|---|---|
| 内容 | 年月日時分秒 |
| 誤差 | 月差 ±90 秒以下 |
| 通信部 | |
|---|---|
| Bluetooth | 周波数 : 2402 ～ 2480 MHz 仕様 : Ver 2.1 準拠 通信距離 : 10 ｍ 出力レベル : クラス 2 (最大 4 dBm) プロファイル: SPP / HID |
| 内蔵NFCタグ | ISO/IEC 14443 TYPE A、TYPE B JISX6319-4 |
| USB | Full-Speed 12 Mbps (HID/COM) Hi-Power Bus-powered 対応 |
| 電源部 | |
|---|---|
| 主電池 | リチウムポリマー、3.7 V、600 mAh (typ.) |
| 連続使用時間 | 10 時間以上 ※ |
| 充電方法 | 電磁誘導式無接点給電、Micro-USB |
| 動作 (充電) 電圧範囲 | 4.5 ～ 5.5 V |
| 消費電流 (充電時) | 500 mA 未満 |
※10秒に2回コードを読み取る場合。常温の環境にてBluetooth 常時接続時。
| 光学部 | |
|---|---|
| 読み取り光源 | 電球色 LED × 1個 |
| エイミング光源 | 緑色 LED × 1 個 |
| 読み取り方式 | VGA CMOS エリアセンサ |
| 読み取り画素数 | 30万画素 |
| 画像取得速度 | フレーム速度: 100fps (最速値) |
| フォーカス距離 | 109.2mm(スキャナ先端からの距離) |
| 視野角 | 水平: 約 38.0°、垂直: 約 28.9° |
| 読取部 | |
|---|---|
| 読み取りコード (1D) | UPC-A, UPC-A Add-on, UPC-E, UPC-E Add-on, EAN-13, EAN-13 Add-on, EAN-8, EAN-8 Add-on, JAN-13, JAN-8, Code 39, Tri-Optic, NW-7(CodaBar), Industrial 2 of 5, Interleaved 2 of 5, S-Code, IATA, Code 93, Code 128, MSI/Plessey, UK/Plessey, TELEPEN, Matrix 2 of 5, Chinese Post Matrix 2 of 5, Code 11, Korean Postal Authority code, Postal Code |
| 読み取りコード (GS1/Composite) | GS1 DataBar, GS1 DataBar Limited, GS1 DataBar Expanded, Composite GS1 DataBar, Composite GS1-128,Composite EAN, Composite UPC |
| 読み取りコード (2D) | PDF417, MicroPDF417, Codablock F, QRコード, マイクロQRコード, Data Matrix (ECC 0-140 / ECC 200), MaxiCode (Modes 2 to 5), Aztec Code, Chinese-sensible code |
| ピッチ角度 | ±70° |
| スキュー角度 | ±70° |
| チルト角度 | 360° |
| 湾曲面読み取り | R ≧ 16mm (NW-7(Codabar) 0.15mm 10桁) R ≧ 20 mm (UPC 0.33mm 12桁) |
| 最小 PCS 値 | 0.2 以上 |
| 最小分解能 (PCS 0.9 の場合) | 0.1mm (Code 39) 0.169 mm (GS1 Databar、Composite Code) 0.169 mm (PDF417、QR コード、Data Matrix) |
| 環境特性 | |
|---|---|
| 動作温度 | -10 ～ 50 ℃ |
| 保存温度 | -20 ～ 60 ℃ |
| 動作湿度 | 20 ～ 85%RH (非結露、非氷結) |
| 保存湿度 | 20 ～ 85%RH (非結露、非氷結) |
| 耐外乱光 蛍光灯 | 10,000 lx 以下 |
| 耐外乱光 太陽光 | 100,000 lx 以下 |
| 耐静電気 | 破壊なし : ±15 kV (気中放電、直接) 誤動作なし: ±8 kV (気中放電、直接) |
| 耐落下強度 | 高さ 150 ｃｍ からコンクリート床面に計 18 回 (6 面 3 サイクル) 自然落下させ、読み取りが可能なこと。 |
| 防塵・防滴 | IP54相当 |
| 物理仕様 | |
|---|---|
| 外形寸法 | 83.0 x 36.0 x 21.5 mm (DWH) |
| 質量 | 約60g |
| 適合法令および規格 | |
|---|---|
| LED 安全規格 | IEC 62471 リスク免除グル-プ |
| 製品安全 | EN60950-1、IEC60950-1 |
| EMC | EN 55024 EN 55032 +AC EN 301 489-1 EN 301 489-17 EN 300 328 EN 302 291-2 FCC Part 15 Subpart C Subpart B Class B VCCI クラス B |
| 証明規格 | CE マーキング、工事設計認証 (電波法) |
| その他 | Bluetooth ロゴ認証、MFi ライセンス(OPN-3102i のみ) |
| 環境負荷抑制対応 | RoHS 指令準拠 |
| 付属品 | |
|---|---|
| 付属品 | Micro-USB ケーブル、ネックストラップ |
| オプション | |
|---|---|
| 専用充電置台 | CRD-3000 |
| シリコーンカバー / アタッチメント | SCV-3002 |
| OPN専用ワイヤレス | OPA-3201-USB |
※ 掲載値はメーカー規定の測定方法によるものです。保証値は別途仕様書をご参照ください。
※ 記載内容は予告無く変更されることがあります。あらかじめご了承ください。
※ QR コードは株式会社デンソーウェーブの登録商標です。
外形寸法図
単位: mm
分解能深度図
単位: mm
専用充電置台(CRD-3000)外形寸法図
単位: mm
オプション
専用充電置台(CRD-3000)
シリコンカバー/アタッチメント
(SCV-3002)
OPN専用ワイヤレスUSBアダプタ
デモ機お貸出し
OPN-3002iの特長
超コンパクトサイズ
2D モデルでありながら重さ僅か 57 g の手のひらサイズ。 ポケットの中や首から提げて手軽に持ち運ぶことができます。 小型軽量ながら保護構造 IP42 / 耐落下強度 1.5 m と 十分な耐環境性能を備えているため、屋外使用でも安心です。
優れた読み取り性能 / LED エイミング
小型イメージャスキャンエンジンを内蔵。
・ 手振れや周囲の暗さに影響されない圧倒的な読み取りスピードを実現。 液晶画面上のコード、難読コードの読み取りにも対応し、 データ編集、一括読み取りなどの先進的な機能が充実しています。
・ シャープな緑色 LED シングルラインエイミングにより、 高視認性、安全性、長寿命を実現しました。 読み取り位置を簡単に認識することができます。
バイブレーション機能
従来のブザー音と LED による表示のほか、 バイブレーション機能を搭載しています。 騒音の出る工場、屋外でも作業効率 UP。 音が出せない環境でも読み取りを確認することができます。
選べるデータ送信方法
コード読み取り後、データは Bluetooth または USB インターフェース経由で接続機器に転送されます。読み取りデータは、リアルタイムに送信または データ蓄積後に一括して送信することができます。
Bluetooth 通信
接続機器として PC、タブレット PC、スマートフォンなど Bluetooth を搭載した多くの機器に対応しています。 読み取りデータをモバイル機器で扱えるため、お使いのモバイル機器そのものを ハンディターミナル、PC-POS、検品端末など管理システムとしてご使用頂けます。 Bluetooth のプロファイルは、SPP および HID を実装しています。
よりスタイリッシュに
流通やサービスなどにマッチしたスタイリッシュなデザイン。 カラーは白と黒を用意しました。 接続機器や用途に合わせて、カラーをご選択いただけます。 筐体はアルコールによる拭きとり清掃が可能です。
充電
充電は、USB インターフェースより行われます。
MFi ライセンス
OPN-3002i は、米国 Apple 社 MFi ライセンスを取得しています。
仕様
読取・電気仕様
| 制御部 | |
|---|---|
| CPU | 32 bit CISC / 96 MHz |
| FROM | 512 Kbyte + 32 Kbyte |
| SRAM | 96 Kbyte |
| FROM (ストレージ) | 1 Mbyte |
| 入力部 | |
|---|---|
| キー式 | 2 キー: トリガ、ファンクション |
| 表示部 | |
|---|---|
| LED | 2 色 2 個 (赤・緑)、1 色 1 個 (青) |
| ブザー | 音量 (3 段階)、音程調整可能 |
| 振動モータ | 強さ (3 段階) 調整可能 |
| RTC | |
|---|---|
| 内容 | 年月日時分秒 |
| 誤差 | 月差 ±90 秒以下 |
| 通信部 | |
|---|---|
| Bluetooth | 周波数 : 2402 ～ 2480 MHz 仕様 : Ver 2.1 準拠 通信距離 : 10 ｍ 出力レベル : クラス 2 (最大 4 dBm) プロファイル: SPP / HID |
| USB | Full-Speed 12 Mbps (HID/COM)、Mini USB B、 Hi-Power Bus-powered 対応 |
| 電源部 | |
|---|---|
| 主電池 | リチウムポリマー、3.7 V、600 mAh (typ.) |
| 連続使用時間 | 10 時間以上 |
| 充電方法 | USB |
| 動作 (充電) 電圧 | 4.5 ～ 5.5 V |
| 消費電流 (充電時) | 500 mA 未満 |
| 光学部 | |
|---|---|
| 読み取り光源 | 赤色 LED × 2 個 |
| エイミング光源 | 緑色 LED × 1 個 |
| 読み取り方式 | WVGA (36 万画素) CMOS エリアセンサ |
| 読み取り画素数 | 36万画素 (752 × 480) |
| 画像取得速度 | 60 fps (最速値) |
| フォーカス距離 | 124.8mm |
| 視野角 | 水平: 約 40.6°、垂直: 約 26.4° |
| 読取部 | |
|---|---|
| 読み取りコード (1D) | UPC-A, UPC-A Add-on, UPC-E, UPC-E Add-on, EAN-13, EAN-13 Add-on, EAN-8, EAN-8 Add-on, JAN-8, JAN-13, Code 39, Tri-Optic, Codabar (NW-7), Industrial 2 of 5, Interleaved 2 of 5, S-Code, IATA, Code 93, Code 128, MSI/Plessey, UK/Plessey, TELEPEN, Matrix 2 of 5, Chinese Post Matrix 2 of 5, Code 11, Korean Postal Authority code, Postal Code |
| 読み取りコード (GS1/Composite) | GS1 DataBar , GS1 DataBar Limited, GS1 DataBar Expanded, Composite GS1 DataBar, Composite GS1-128, Composite EAN, Composite UPC |
| 読み取りコード (2D) | PDF417, MicroPDF417, Codablock F, QR Code, MicroQR Code, Data Matrix (ECC 0-140 / ECC 200), MaxiCode (Modes 2 to 5), Aztec Code, Chinese-sensible code |
| ピッチ角度 | ±50° |
| スキュー角度 | ±50° |
| チルト角度 | ±180° |
| 湾曲面読み取り | R ≧ 16 mm (Codabar 10 桁)、R ≧ 20 mm (UPC 12 桁) |
| 最小 PCS 値 | 0.3 以上、反射率差 (MRD) 32％ 以上 |
| 最小分解能 (PCS 0.9 の場合) | 0.127 mm (Code 39) 0.169 mm (GS1 Databar、Composite Code、PDF417) 0.212 mm (QR Code、Data Matrix) |
| 環境特性 | |
|---|---|
| 動作温度 | 0 ～ 50 ℃ |
| 保存温度 | -20 ～ 60 ℃ |
| 動作湿度 | 20 ～ 85%RH (非結露、非氷結) |
| 保存湿度 | 20 ～ 85%RH (非結露、非氷結) |
| 耐外乱光 蛍光灯 | 10,000 lx 以下 |
| 耐外乱光 太陽光 | 100,000 lx 以下 |
| 耐静電気 | 破壊なし : ±15 kV (気中放電、直接) 誤動作なし: ±8 kV (気中放電、直接 |
| 耐落下強度 | 高さ 150 ｃｍ からコンクリート床面に計 18 回 (6 面 3 サイクル) 自然落下させ、異常がないこと。 |
| 防塵・防滴 | IP42 |
| 物理仕様 | |
|---|---|
| 外形寸法 | 83.0 x 36.0 x 21.5 mm (DWH) |
| 質量 | 約 57 g (付属品を除く) |
| 適合法令および規格 | |
|---|---|
| LED 安全規格 | IEC 62471-1:2006 リスク免除グル－プ |
| 製品安全 | EN60950-1:2005、IEC60950-1:2006 |
| EMC | ・R & TTE 指令: EN 55022:2010、EN 301 489-1 V1.9.2、 EN 301 489-17 V2.1.1、EN 300 328 V1.7.1 ・FCC Part 15 Subpart C , Subpart B ClassB ・VCCI クラス B |
| 証明規格 | CE マーキング、工事設計認証 (電波法) |
| その他 | Bluetooth ロゴ認証、MFi ライセンス (OPN-3002i のみ) |
| 環境負荷抑制対応 | RoHS 指令準拠 |
| 付属品 | |
|---|---|
| 付属品 | USB ケーブル、ネックストラップ |
| オプション | |
|---|---|
| シリコーンカバー / アタッチメント | SCV-2002 SILICONE COVER |
外形寸法図
デモ機お貸出し
FM480の特長
FM480 超小型・高堅牢性・組み込みに最適 高性能リニアイメージャー
FuzzyScan F480は最新の次世代エンジンとして開発されたFuzzeyScan2.0イメージングテクノロジーを搭載した超小型リニアイメージャーでクラス最高の読み取り性能を実現しています。 F480は独自の小型・軽量設計により、省スペースでの固定設置が可能で各種分析装置や機器への組み込みに最適な、1次元バーコードリーダーです。
コンパクトで頑丈なデザイン
防塵防滴グレードIP54とコンパクトサイズなデザインは、粉塵や水滴の浸入を防止。水や埃の多い環境でも安心した読み取りが可能です。 キヨスク端末や宝くじマシンなどへの組み込みばかりでなく、コンベアラインや検体検査装置などにも使用できます。 FM480の固定穴は産業ネジ規格M3で設計されており様々な場所や装置でも容易に取り付けが可能です。
豊富なユーザーインターフェイス
FM480には豊富なユーザーインターフェイスが用意されています。 視認性の良い3つのLEDの点灯により、騒音の多い環境でも作業者は目視により読み取り結果の確認が可能です。
クラス最高の読み取り性能
最小分解能は0.0762mm(3mil)と高密度バーコードにも対応しています。 クラス最高の500スキャン/秒と高速読み取りを実現、作業効率が大幅に向上します。 さらに低品質バーコード(汚れ・印字濃度・擦れなど)にも優れた読み取り性能を発揮します。 JAN13(0.254mm/10mil)の場合、335mmと広範囲の読み取りエリアを確保します。
仕様
| 光源 | 高性能リニアイメージングエンジン |
|---|---|
| プリントコントラスト | 20% |
| 最小分解能 | 0.0762mm/3mil (CODE39, PCS=0.9) |
| 読取り範囲 *1 | 25～335mm(JAN13:0.254mm/10mil) |
| 照明 | 630nm 可視光 赤色LED |
| スキャン速度 | 500スキャン／秒 |
| ピッチ/スキュー/チルト | ±65°/±65°/±55° |
| オペレーションモード | トリガーモード、レベルモード、フォースモード、オルタネイティブモード、 プレゼンテーションモード |
| インターフェイス | RS232 Serial, USB HID(USB Keyboard), USB COM port emulation |
| プログラミング | バーコードコマンド、Windows用ツール:FuzzyScan PowerTool |
| データエディット | バーコードコマンド、Windows用ツール:FuzzyScan PowerTool |
| 読取確認 | パワーLEDインジケーター、グッドリードLEDインジケーター、ステータスLEDインジケーター、ブザー |
| シンボル 1次元 | Code39, Code39FullASCII, Code39 Trioptic, Code32, Code128, GS1-128(UCC/EAN128), Codabar(NW-7), Code11, Code93, Standard2of5, Industrial2of5, Interleaved2of5(ITF), Standard2of5, Matrix2of5, UPC/EAN/JAN, UPC/EAN/JAN with Addendum, GS1 DataBar(RSS/RSS合成シンボル)Linear |
| 耐落下 | 1.2m(コンクリートへ落下) |
| 防塵・防滴規格 | IP54 |
| 動作温度 | -10～+50℃ |
| 保存温度 | -40～+70℃ |
| 湿度 | 5～95% (結露なきこと) |
| 外乱光 | 0～100,000lux |
| ESD | 15KVを放電した後、機能すること |
| 寸法 | 23.0mm(L)x40.0mm(W)x45.0mm(D) |
| 重量 | 120g(RS232 ユニバーサル仕様) 95g(USB) |
| スキャンウィンドウ | フロントビュー、サイドビューより選択 |
| コネクタ | 9-Pin D-sub female(RS232仕様) USB 4-Pin Type A(USB仕様) 15-Pin D-sub HD female(ユニバーサル仕様) |
| 固定方法 | 固定ネジ穴2ヵ所(M3x深さ4mm) |
| 電源 | +5VDC ±10% |
| 電流 | 動作時:165mA +5VDC 待機時:70mA +5VDC |
| EMI/RFI | FCC Part 15 Class B, ICES-003 Class B, European Union EMC Directive(CE), Taiwan EMC(BSMI) |
| 安全 *2 | LED Eye Safety IEC60825-1, EN60825-1 |
| 環境 | Compliant with RoHS directive |
*1: 動作仕様は、照度400lux・オフィス環境・印字品質Aバーコードで測定されています。
*2: LED照射時は覗かないでください。
3320gの特長
高速移動読み取り 270cm/秒（0.330mm UPC）
専用の838×640ピクセルのCMOSセンサーは270cm/秒（0.330mm UPCコードを最適焦点で読み取った場合）の高速読み取りを実現。
手振れ防止や移動体認識に非常に優れ、1次元、2次元シンボルやOCRの読み取りを非常に高速に行なうことが可能です。
洗練されたコンパクト設計
コンパクトな小型設計を可能にしながら、読み取り性能はXenon1900シリーズと同レベルを実現しました。機器への組み込みから、小型固定スキャナとして、さまざまな環境でご利用いただけます。
器組込み・固定式など、様々な運用に対応可能
Vuquest 3320gは機器組込み用の小型バーコードリーダーとして、生産ラインに取り付ける固定式バーコードリーダーとして、様々な運用に対応可能です。Honeywell小型バーコードリーダーをロングランで支えたVuquest 3310g の後継機種となります。
マルチインターフェース ケーブルの交換と設定を行なうことで各種機器に接続可能
ケーブルを取り替えるだけでUSB（HID /COM共通）、RS232C、PS2キーボードインターフェースをお選びいただけます。また追加オプションで外部I/O対応に対応し、従来専用機器の設計・構築が必要であったブザー、照明、トリガのコントロールが可能になりました。
外部I/O対応オプション ブザー、照明、トリガのコントロールが可能
外部I/O対応により、スキャナのブザー、照明、トリガのコントロール（オプション）が可能です。
従来専用機器の設計・構築が必要であった高価な工業用制御機器を購入する必要がありません。
文字読み取り ソロモンOCR搭載可能
バーコードの読み取りだけでなく、オプションで文字読み取りができる特殊開発デコーダー・ソロモンOCRの搭載が可能です。
賞味期限やシリアルナンバー、パスポート、書籍コード（ISBN）等のOCRフォントも正確かつ高速な読み取りができます。
仕様
性能
| 照明 LED | 可視赤色LED 633 nm 緑色LEDエイマー 528nm | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| イメージセンサー | エリアイメージ 838 ｘ 640 ピクセル | ||||||||||||||||||||||||
| 動作範囲 |
※シンボルの印刷や使用環境により、読み取り性能が異なる場合があります。 | ||||||||||||||||||||||||
| スキャン角度 | 水平 46° 垂直 28° | ||||||||||||||||||||||||
| 最小シンボルコントラスト | 20％ | ||||||||||||||||||||||||
| スキュー角 | 65° | ||||||||||||||||||||||||
| ピッチ角 | 45° | ||||||||||||||||||||||||
| 読取可能移動速度 | 270cm/秒（0.330mm UPCコードを最適焦点で読み取った場合) | ||||||||||||||||||||||||
| インターフェース | USB、RS232C、PS2キーボード |
寸法/電気仕様
| 本体サイズ | (L)73mm x (W)51mm x (D)26mm |
|---|---|
| 重量 | 77g（ケーブル含まず） |
| 電源 | 4～5.5VDC |
| 消費電流 | 動作時 2.3W（450mA＠5VDC）待機時 0.45W（90mA＠5VDC） |
環境仕様
| 防塵防滴性能 | IP53 |
|---|---|
| 動作温度 | -20°C ～ 50°C |
| 保管温度 | -20°C ～ 70°C |
| 湿度 | 5%～95%（結露なきこと） |
| 衝撃 | 1.5m |
| 周囲照明 | 100,000 lux（太陽光下） |
安全規格
| 規格 | FCC Part 15 Class B, ICES-003, CE |
|---|---|
| 安全 | IEC62471:2006, IEC60950-1 |
読み取りシンボル
| 2次元 | QRコード(QR Code)、マイクロQRコード(Micro QR Code)、 PDF417、マイクロPDF417(Micro PDF 417)、 GS1コンポジット(GS1 Composite)、 (RSS14, RSS Stacked, RSS Limited, RSS Expanded, CC-A, CC-B)、 Maxi Code、Data Matrix、Aztec Code、Codablock F、GS1 DataBar（RSS/RSS 合成シンボル）など |
|---|---|
| 1次元 | JAN13、JAN8、アドオンコード、EAN13/8、 Code128＆GS1-128(旧UCC/EAN128)、Code39、UPC-A、UPC-E、 Codabar(NW-7)、ITF(インターリーブド 2of5)、 Code11、Code93、Codablock、 GS1 Databar Expanded、GS1 Databar Limited、 GS1 DataBar Omnidirectional、GS1 Databar Truncated Matrix 2of5、Standard 2of5、インダストリアル 2of5など |
| その他 | 各国 POST code |
| OCRフォント（オプション） | OCR-A, OCR-B |
保証
| 保証 | 2年（ケーブルを除く） |
|---|
製品の特長
レシートプリンターとドロアーが一体化
58mm幅のレシートプリンターとキャッシュドロアーが一体化。 mPOPが一台あれば、簡単にスタイリッシュなレジが完成します。
約30cm四方の省スペースで設置可能！
約30cm四方のスペースがあれば設置可能なコンパクト設計
高さも約10cm程度なので、棚の下に収納して利用することも可能。見た目をスッキリさせるだけでなく、店舗のスペースを有効活用できます。
コンパクトでも十分な貨幣収納力
小さいデザインだと心配な、貨幣収納力。 mPOPは従来のキャッシュドロアーに劣らない4紙幣6貨幣を収納可能。
【硬貨収納部分】
コイントレイは取り外し可能で、トレイ下に収納スペース有。コイントレイの仕切りの位置も調整できます。
【紙幣収納部分】
紙幣仕切毎 各最大30枚収納可能。(新札の場合)
仕切は稼働式で、お札も取り出しやすい特殊構造。
Bluetooth接続で配線スッキリ
タブレット端末とはBluetoothのワイヤレス接続が可能。コード類が煩雑になりがちなPOS環境もmPOPならスッキリ設置できます。 （windowsの場合は、利用環境によってUSB接続も可能。）
カスタマーディスプレイ SCD222U
SCD222U ブルーバックライト対応の液晶タイプカスタマーディスプレイ。シンプル・コンパクトなデザインで、mPOPとの相性抜群。mPOPのスタイリッシュな雰囲気を保ちながら、会計時の利便性も向上します
レシートをまっすぐ矯正！
くるっと丸くなってしまうレシートを矯正するデカール機能を搭載。レシートがまっすぐになり、お金の受け渡しがスムーズに
本体から周辺機器に給電可能
4つのAタイプUSBポートを持ち、本体の電源一つで周辺機器の充電も同時に行えます。
【接続例】タブレット端末/mPOP専用バーコードリーダー/mPOP専用カスタマーディスプレイ 等
こんな方におすすめ
レジ環境を省スペースに抑えたい小型店舗の方に
コンパクトでスタイリッシュなデザインのmPOPは、レジ周りがスッキリし店舗のｽﾍﾟｰｽを有効活用できます。大規模店舗や来店客数も多い環境の方には、キャッシュドロアーと据え置きプリンターの組み合わせの方が、利便性が高い場合もございます。レジ周りの機種選定に関してもお気軽にご相談ください。
イベント会場・催事場等、簡易レジとして設置したい方に
少しのスペースがあれば簡単に設置できるので、簡易レジとしての利用にもおすすめ。利用場面に応じて、場所や設置数の調整にも柔軟に対応できます。電源が一つで済むので、複数台設置の場合も、コード類が煩雑になりません。
イメージ
カラーバリエーション
使用シーン例（ブラック）
使用シーン例（ホワイト）
5Vモーター駆動の静音ドロアー
【ドロアー】仕切位置を調整可能
ケーブルもスッキリ収納
4つのUSBポート付き
バーコードリーダー付きモデル有
カスタマーディスプレイ接続例
デモ機お貸出し
| シリーズ名 | mPOPシリーズ | |||||
|---|---|---|---|---|---|---|
| 型番 | POP10-OF WHT JP | POP10-B1OF WHT JP | POP10-OF BLK JP | POP10-B1OF BLK JP | ||
| バーコードスキャナー | 非同梱 | 同梱 (※1) | 非同梱 | 同梱 (※1) | ||
| ボディーカラー | スノーホワイト | ピアノブラック | ||||
| 外形寸法 | (W)308*(D)300*(H)100 | |||||
| 重量 | 約 3.9 kg (※2) | |||||
| プリンター | 印字方式 | ダイレクトラインサーマル印字 | ||||
| 印字速度 | 最大 100mm/秒 | |||||
| 用紙セット | フロントローディング | |||||
| オート カッター | タイプ | ギロチン式 | ||||
| カット方式 | フルカット、パーシャルカット(中央一点残し) | |||||
| 寿命 | 30万回カット(推奨紙) | |||||
| 印字領域 | 54mm、50.8mm、48mm | |||||
| デカール機構 | 対応 | |||||
| 信頼性 MCBF | 1,800万行 | |||||
| バーコード印字 | ・1次元バーコード印字 UPC-A、UPC-E、JAN/EAN8、JAN/EAN13、ITF、CODE39、CODE93、CODE128、CODABAR(NW-7)、GS1-128、 GS1 Omnidirectional、GS1 Truncated、GS1 Limited、GS1 Expanded ・2次元バーコード印字 PDF417、QR Code、GS1 Stacked、GS1 Stacked Omnidirectional、GS1 Expanded Stacked、GS1 Composite Symbols | |||||
| エミュレーション | StarPRNT | |||||
| 用紙 | 形態 | 感熱ロール紙 | ||||
| サイズ | 57.5mm±0.5mm | |||||
| 巻径 | 最大50mm | |||||
| 厚さ | 53um - 75um | |||||
| キャッシュ ドロアー | 駆動方式 | DCモーター 5V駆動 | ||||
| トレイレイアウト | 4紙幣×6貨幣 ※追加収納スペースあり | |||||
| 施錠方法 | ソフトウェアロック | |||||
| セキュリティ | Kensingtoon 互換スロット対応 | |||||
| 開閉寿命 | 30万回 | |||||
| インターフェイス | Bluetooth 2.1、USB 2.0 (Full speed) | |||||
| タブレット、周辺機器用USB ポート | 0.5A ×2 、1.5A ×2 (※3) | |||||
| 電源 | 本体内蔵ACアダプター | |||||
| 添付品 | 電源ケーブル タブレットスタンド 固定用ブラケット、ネジ2ケ 位置決めボード サンプルロール紙 | |||||
| オプション | カスタマーディスプレイ カウンターマウントキット | |||||
貨幣収納量
オプション品
カスタマーディスプレイ
| 型番 | SCD222U |
|---|---|
| カラー | スノーホワイト/ピアノブラック |
| インターフェイス | USB |
| 外形 | 547mm x 474mm x 480 mm |
| 対応機種 | mPOPシリーズ |
※mPOP以外ではご利用になれません。
※ノートパソコンへ直接つないでも動作しません。
※ご利用いただくには、mPOPのファームウェアが、ver.2.0以降であることをご確認ください。
カウンターマウントキット
| 型番 | CM-POP1 |
|---|---|
| 対応機種 | mPOPシリーズ |
mPOPをカウンターの下にすっきり収納。
カウンターのスペースを有効活用できます。
消耗品
ｍPOP専用ロール紙
| 型番 | TRP5850M |
|---|---|
| サイズ | 幅58mm×巻径50mm×内径12mm |
| 対応機種 | mPOPシリーズ |
オンラインマニュアル
オンラインマニュアルにより、常に最新のドキュメントを確認できます。 挿絵が多くて解り易いマニュアルなので、ご購入後の確認はもちろん、 検討時の確認にもご活用ください。
>オンラインマニュアルはこちらから
iOS、Android専用ユーティリティアプリケーション
App StoreとGoogle Playから専用のユーティリティアプリケーションをインストール することで、セットアップや設定変更を容易とし、その他サポートも提供します。
各種OS向け、SDK・コントロールコード・ガイドブック
下記メーカーリンクよりダウンロードが可能です。
http://sp-support.star-m.jp/SDKDocumentation.aspx
■ネイティブアプリケーションからの印刷をサポートする
「StarPRNT SDK」
■Webアプリケーションからのダイレクト印刷をサポートする
「StarWebPRNT SDK」
■スマートデバイスからの容易な印刷を実現する中継アプリケーション
「Star PassPRNT」など、
お手元の環境に応じてご活用ください
Windowsドライバ・マニュアル
こちらも、下記メーカーリンクよりダウンロードが可能です。
http://sp-support.star-m.jp/Default.aspx
製品指定（下記）をすると、画面下に各種資料へのリンクが表示されます。
製品カテゴリー：サーマルプリンター
シリーズ名：mPOP
OS：Windows
デモ機お貸出しの流れ
- STEP 01お申し込み
- ご希望の機種名・送付先期間を記入の上お申し込みください。
- STEP 02確認ご連絡
- 担当より、デモ機在庫状況の確認、出荷予定日などご連絡いたします。
- STEP 03デモ機発送
- ご指定の住所にデモ機を送付いたします。（2週間のお貸し出しとなります）
- STEP 04ご返却
- 返却期限までに機器をご返送ください。（返却時の送料はご負担願います）
TUP500/TMP500シリーズの特長
KIOSK・精算機・組込用小型メカユニット
印字スピード最大220mm/秒の静音・高速印字
45mｍ～82.5mｍまで紙幅リニアに可変
65µm～150µmの厚紙対応
レシートからチケットまで幅広いビジネスシーンで活躍
プレゼンターモジュール搭載
自動用紙排出機構（プレゼンター）& 回収機能装備
巻径最大Φ254mm
大径ロール紙ホルダー（オプション）によりΦ254mmまで対応
光る「スナウト」（オプション）
LEDで出力用紙をライトアップする排出口、光る「スナウト」
仕様
| シリーズ名 | TUP500（ユニット） | TMP500（メカ） | ||
|---|---|---|---|---|
| 型番 | TUP592-24J1 （プレゼンター搭載モデル） | TUP542-24J1 （プレゼンターなしモデル） | TMP542-24-A （メカニズム） | |
| 印字方式 | ダイレクトラインサーマル | |||
| 文字仕様 | 印字構成 （※1） | 英数字 12×24ドット 英数字 9×24ドット IBMグラフィックス 12×32ドット 半角漢字 12×24ドット 全角漢字 24×24ドット | ||
| 印字桁数 （※1） | 最大53桁（12×24フォント）／最大26桁（24×24フォント） | |||
| 文字サイズ （※1） | ANK：12×24フォント1.5mm×3.0mm（W×H） 9×24フォント1.125mm×3.0mm（W×H） 12×32フォント1.5mm×4.0mm（W×H） 半角漢字12×24フォント1.5mm×3.0mm（W×H） 全角漢字24×24フォント3.0mm×3.0mm（W×H） | |||
| 文字種 （※1） | 英数字、拡張グラフィックス、国際文字、JIS第一、第二水準漢字 | |||
| バーコード規格 （※1） | UPC-A/E、JAN/EAN-8/13、ITF、CODE 39／93／128 CODABAR（NW-7）、PDF417、QRコード | |||
| 解像度 | 8ドット／mm（203dpi） | |||
| エミュレーション（※1） | スターラインモード、スターページモード、ESC／POSモード | |||
| インターフェイス （オプション）（※1） | 別売インターフェイス：シリアル（RS-232C）、パラレル（IEEE1284） USB（2.0準拠）、Ethernet（100BASE-TX/10BASE-T） | |||
| 印字速度 | 最大220mm／秒（80／82.5mm使用時） | |||
| 用紙 | 形態 | 感熱ロール紙 | ||
| サイズ | 82.5±0.5mm～45.0mm±0.5mm | |||
| 巻径（※1） | 最大150mm （大径ロール紙ホルダー使用時：最大254mm） | - | ||
| カット長さ | 75～300mm | 25～300mm | ||
| 厚さ | 65～150µm | |||
| オートカッター | タイプ | ギロチン式 | ||
| カット方式 | フルカット | |||
| 寿命 | 用紙厚 65～100µm時 100万回 用紙厚 100～150µm時 30万回 | |||
| 電源電圧（※1） | DC24V ±10% | |||
| 消費電力（ASCII連続印字時）（※1） | 約1.7A（DC24V） | |||
| 外部入出力回路（※1） | 無し | |||
| プレゼンター部 | プレゼンター | 回収機能付 プレゼンター搭載 | プレゼンター無し | プレゼンター無し |
| 寿命 | 100万券発券動作 | - | - | |
| カット長さ | 75mm～300mm | - | - | |
| 信頼性 | MCBF | 6,000万行（メカニズム：2,000万行） | ||
| サーマルヘッド | 100km または 1億パルス | |||
| 外形寸法 | 160ｘ235ｘ179mm（WxDxH） | 160ｘ185ｘ179mm（WxDxH） | 135ｘ101ｘ103mm（WxDxH） | |
| 重量（ロール紙、オプション品、付属品含まず） | 約2.5kg | 約2.3kg | 約790g | |
| 規格 | VCCI：ClassA、FCC：ClassA EN55022：ClassB、CEマーキング | - | ||
| ACアダプター（別売） | PS60A-24B アダプターセットJP | - | ||
| 別売オプション | 別表参照 | |||
※1：TMP542についてはオプション使用時の仕様です。
外形寸法図（単位mm）
オプション
| 品名 | 型名 | 対応機種 | |
|---|---|---|---|
| TUP500 | TMP500 | ||
| 大径ロール紙ホルダー ※1 | RHU-T500 | ◯ | - |
| ダンパローラB（ロングタイプ）※1 | DRU-T500B | ◯ | ◯ |
| スナウト（LED付排出口） | SNOUT-T500 | ◯ ※2 | - |
| プレゼンター | PR521-24-A | ◯ | ◯ |
| 電源基板 | PBD-5 | - | ◯ |
| ニアエンドセンサ | NEU-T500 | - | ◯ |
| 操作基板ユニット | OPA-T900 | - | ◯ |
※1 大径ロール紙ホルダー（RHU-T500）をご使用時には、ダンパローラB（DRU-T500B）もあわせてご使用ください。
※2 TUP592のみ取付可能です。
R1-ORCA 製品のご案内
診察券発行システムの特徴
当社『R1-ORCA64』は、診察券発行システムであり 「日医標準レセプトソフト」から当社指定診察券カードへ文字の印刷が可能。
制御用にパソコンを追加する必要はありません。
※端末がWinORCAやMacORCA、glclient for JAVAであっても発券可能です。
当社『R1-ORCA64』は、LAN対応のカード発行機を利用するため、LAN接続が可能であれば設置場所を選びません。
※IP割り当てにはWindows用設定ツール（無償）をご用意。
当社『R1-ORCA64』は、カード面への印字（もしくはリライト）に加え、カード裏面への磁気エンコードも行ないます。
磁気データ活用により将来的な院内IT化にお役立てていただけます。当社の安価な磁気カードリーダとも連携が可能です。
| 製品名 | 診察券発行システム（Linux用ソフトウェア） |
|---|---|
| 稼動環境 | OSがUbuntu 18.04または20.04 64bit版であること。 日医標準レセプトソフトver.5.1.0または ver. 5.2.0が動作すること。 monpe ver.0.6.20以上がインストール済みであること。 ※Ubuntu20.04 ORCA 5.2まで対応検証済みです。 |
| 印字項目 | 患者番号、バーコード、予約情報または最終来院日、半角カナ、漢字氏名、 生年月日、性別 |
| 磁気内容 | 患者番号（10byte）、カナ氏名（24byte）、生年月日（8byte）、性別（1byte）、漢字氏名 （18byte）、初診日/発行日（8byte） の6項目 |
カタログダウンロード
そのほか資料のダウンロード
体験版のダウンロード
ORCA関係者様で技術力のある方へ、本ソフトウェアの体験版をご用意しております。
体験版と製品版は印字解像度が異なります。その他、機能については差異はありません。
また、体験版で設定した印字位置、文字サイズの情報はそのまま製品版でご使用になれますので診察券のデザインや文字レイアウトの確認・調整にお使い頂けます。
詳しくは圧縮ファイル内の『readme.txt』をご参照下さい。
ORP700製品のご案内
お薬手帳ラベル発行システム
『ORP700』
ラベル発行対応端末
『TSP743ⅡE3-LFX(S)』
＋ 発行ソフトウェア１ライセンス
＋ ラベル2巻
ラベル発行システムの特徴
当社『ORP700』は、お薬手帳発行システムであり 「日医標準レセプトソフト」からのラベル印刷が可能。 制御用にパソコンを追加する必要はありません。
※端末がWinORCAやMacORCA、glclient for JAVAであっても発券可能です。
当社『ORP700』は、LAN対応のラベル発行機（TSP743ⅡE3-LFX(S)）を利用するため、 LAN接続が可能であれば設置場所を選びません。
※IP割り当てにはWindows用設定ツール（無償）をご用意。
オートカッター標準搭載のラベルプリンターで用紙をカットする手間を省く事ができます。
1巻約56mで、1回あたり10cm印字をしても約560枚印刷する事ができます。
| 製品名 | ラベル発行システム（Linux用ソフトウェア） |
|---|---|
| 稼動環境 | 日医標準レセプトソフト5.1.0 以降が稼動していること |
| 印字項目 | 患者番号、処方日、保険医名、頁数、区切り線、医療機関名、電話番号 |
| 処方内容 | 薬剤、数量、用法、日数 |
| 印字領域 | 横27文字、縦34文字 |
| 改ページ | 処方内容及び区切り線が30行を超えた場合、自動改ページ |
印字サンプル
ORP700シリーズ ドライバー・設定ツール
ORP700S製品のご案内
処方控えラベル発行システム
『ORP700S』
ラベル発行対応端末
『TSP743ⅡE3-LFX(S)』
＋ 発行ソフトウェア１ライセンス
＋ ラベル2巻
ラベル発行システムの特徴
当社『ORP700S』は、処方控え発行システムであり 「日医標準レセプトソフト」からのラベル印刷が可能。 制御用にパソコンを追加する必要はありません。
※端末がWinORCAやMacORCA、glclient for JAVAであっても発券可能です。
当社『ORP700S』は、LAN対応のラベル発行機（TSP743ⅡE3-LFX(S)）を利用するため、 LAN接続が可能であれば設置場所を選びません。
※IP割り当てにはWindows用設定ツール（無償）をご用意。
オートカッター標準搭載のラベルプリンターで用紙をカットする手間を省く事ができます。
1巻約56mで、1回あたり10cm印字をしても約560枚印刷する事ができます。
| 製品名 | ラベル発行システム（Linux用ソフトウェア） |
|---|---|
| 稼動環境 | 日医標準レセプトソフト5.1.0 以降が稼動していること |
| 印字項目 | 患者番号、処方日、頁数、区切り線 |
| 処方内容 | 薬剤、数量、用法、日数 |
| 印字領域 | 横27文字、縦34文字 |
| 改ページ | 処方内容及び区切り線が30行を超えた場合、自動改ページ |
印字サンプル
