データコレクター OPN-3002i
OPN-3002iの特長
超コンパクトサイズ
2D モデルでありながら重さ僅か 57 g の手のひらサイズ。 ポケットの中や首から提げて手軽に持ち運ぶことができます。 小型軽量ながら保護構造 IP42 / 耐落下強度 1.5 m と 十分な耐環境性能を備えているため、屋外使用でも安心です。
優れた読み取り性能 / LED エイミング
小型イメージャスキャンエンジンを内蔵。
・ 手振れや周囲の暗さに影響されない圧倒的な読み取りスピードを実現。 液晶画面上のコード、難読コードの読み取りにも対応し、 データ編集、一括読み取りなどの先進的な機能が充実しています。
・ シャープな緑色 LED シングルラインエイミングにより、 高視認性、安全性、長寿命を実現しました。 読み取り位置を簡単に認識することができます。
バイブレーション機能
従来のブザー音と LED による表示のほか、 バイブレーション機能を搭載しています。 騒音の出る工場、屋外でも作業効率 UP。 音が出せない環境でも読み取りを確認することができます。
選べるデータ送信方法
コード読み取り後、データは Bluetooth または USB インターフェース経由で接続機器に転送されます。読み取りデータは、リアルタイムに送信または データ蓄積後に一括して送信することができます。
Bluetooth 通信
接続機器として PC、タブレット PC、スマートフォンなど Bluetooth を搭載した多くの機器に対応しています。 読み取りデータをモバイル機器で扱えるため、お使いのモバイル機器そのものを ハンディターミナル、PC-POS、検品端末など管理システムとしてご使用頂けます。 Bluetooth のプロファイルは、SPP および HID を実装しています。
よりスタイリッシュに
流通やサービスなどにマッチしたスタイリッシュなデザイン。 カラーは白と黒を用意しました。 接続機器や用途に合わせて、カラーをご選択いただけます。 筐体はアルコールによる拭きとり清掃が可能です。
充電
充電は、USB インターフェースより行われます。
MFi ライセンス
OPN-3002i は、米国 Apple 社 MFi ライセンスを取得しています。
仕様
読取・電気仕様
| 制御部 | |
|---|---|
| CPU | 32 bit CISC / 96 MHz |
| FROM | 512 Kbyte + 32 Kbyte |
| SRAM | 96 Kbyte |
| FROM (ストレージ) | 1 Mbyte |
| 入力部 | |
|---|---|
| キー式 | 2 キー: トリガ、ファンクション |
| 表示部 | |
|---|---|
| LED | 2 色 2 個 (赤・緑)、1 色 1 個 (青) |
| ブザー | 音量 (3 段階)、音程調整可能 |
| 振動モータ | 強さ (3 段階) 調整可能 |
| RTC | |
|---|---|
| 内容 | 年月日時分秒 |
| 誤差 | 月差 ±90 秒以下 |
| 通信部 | |
|---|---|
| Bluetooth | 周波数 : 2402 ～ 2480 MHz 仕様 : Ver 2.1 準拠 通信距離 : 10 ｍ 出力レベル : クラス 2 (最大 4 dBm) プロファイル: SPP / HID |
| USB | Full-Speed 12 Mbps (HID/COM)、Mini USB B、 Hi-Power Bus-powered 対応 |
| 電源部 | |
|---|---|
| 主電池 | リチウムポリマー、3.7 V、600 mAh (typ.) |
| 連続使用時間 | 10 時間以上 |
| 充電方法 | USB |
| 動作 (充電) 電圧 | 4.5 ～ 5.5 V |
| 消費電流 (充電時) | 500 mA 未満 |
| 光学部 | |
|---|---|
| 読み取り光源 | 赤色 LED × 2 個 |
| エイミング光源 | 緑色 LED × 1 個 |
| 読み取り方式 | WVGA (36 万画素) CMOS エリアセンサ |
| 読み取り画素数 | 36万画素 (752 × 480) |
| 画像取得速度 | 60 fps (最速値) |
| フォーカス距離 | 124.8mm |
| 視野角 | 水平: 約 40.6°、垂直: 約 26.4° |
| 読取部 | |
|---|---|
| 読み取りコード (1D) | UPC-A, UPC-A Add-on, UPC-E, UPC-E Add-on, EAN-13, EAN-13 Add-on, EAN-8, EAN-8 Add-on, JAN-8, JAN-13, Code 39, Tri-Optic, Codabar (NW-7), Industrial 2 of 5, Interleaved 2 of 5, S-Code, IATA, Code 93, Code 128, MSI/Plessey, UK/Plessey, TELEPEN, Matrix 2 of 5, Chinese Post Matrix 2 of 5, Code 11, Korean Postal Authority code, Postal Code |
| 読み取りコード (GS1/Composite) | GS1 DataBar , GS1 DataBar Limited, GS1 DataBar Expanded, Composite GS1 DataBar, Composite GS1-128, Composite EAN, Composite UPC |
| 読み取りコード (2D) | PDF417, MicroPDF417, Codablock F, QR Code, MicroQR Code, Data Matrix (ECC 0-140 / ECC 200), MaxiCode (Modes 2 to 5), Aztec Code, Chinese-sensible code |
| ピッチ角度 | ±50° |
| スキュー角度 | ±50° |
| チルト角度 | ±180° |
| 湾曲面読み取り | R ≧ 16 mm (Codabar 10 桁)、R ≧ 20 mm (UPC 12 桁) |
| 最小 PCS 値 | 0.3 以上、反射率差 (MRD) 32％ 以上 |
| 最小分解能 (PCS 0.9 の場合) | 0.127 mm (Code 39) 0.169 mm (GS1 Databar、Composite Code、PDF417) 0.212 mm (QR Code、Data Matrix) |
| 環境特性 | |
|---|---|
| 動作温度 | 0 ～ 50 ℃ |
| 保存温度 | -20 ～ 60 ℃ |
| 動作湿度 | 20 ～ 85%RH (非結露、非氷結) |
| 保存湿度 | 20 ～ 85%RH (非結露、非氷結) |
| 耐外乱光 蛍光灯 | 10,000 lx 以下 |
| 耐外乱光 太陽光 | 100,000 lx 以下 |
| 耐静電気 | 破壊なし : ±15 kV (気中放電、直接) 誤動作なし: ±8 kV (気中放電、直接 |
| 耐落下強度 | 高さ 150 ｃｍ からコンクリート床面に計 18 回 (6 面 3 サイクル) 自然落下させ、異常がないこと。 |
| 防塵・防滴 | IP42 |
| 物理仕様 | |
|---|---|
| 外形寸法 | 83.0 x 36.0 x 21.5 mm (DWH) |
| 質量 | 約 57 g (付属品を除く) |
| 適合法令および規格 | |
|---|---|
| LED 安全規格 | IEC 62471-1:2006 リスク免除グル－プ |
| 製品安全 | EN60950-1:2005、IEC60950-1:2006 |
| EMC | ・R & TTE 指令: EN 55022:2010、EN 301 489-1 V1.9.2、 EN 301 489-17 V2.1.1、EN 300 328 V1.7.1 ・FCC Part 15 Subpart C , Subpart B ClassB ・VCCI クラス B |
| 証明規格 | CE マーキング、工事設計認証 (電波法) |
| その他 | Bluetooth ロゴ認証、MFi ライセンス (OPN-3002i のみ) |
| 環境負荷抑制対応 | RoHS 指令準拠 |
| 付属品 | |
|---|---|
| 付属品 | USB ケーブル、ネックストラップ |
| オプション | |
|---|---|
| シリコーンカバー / アタッチメント | SCV-2002 SILICONE COVER |

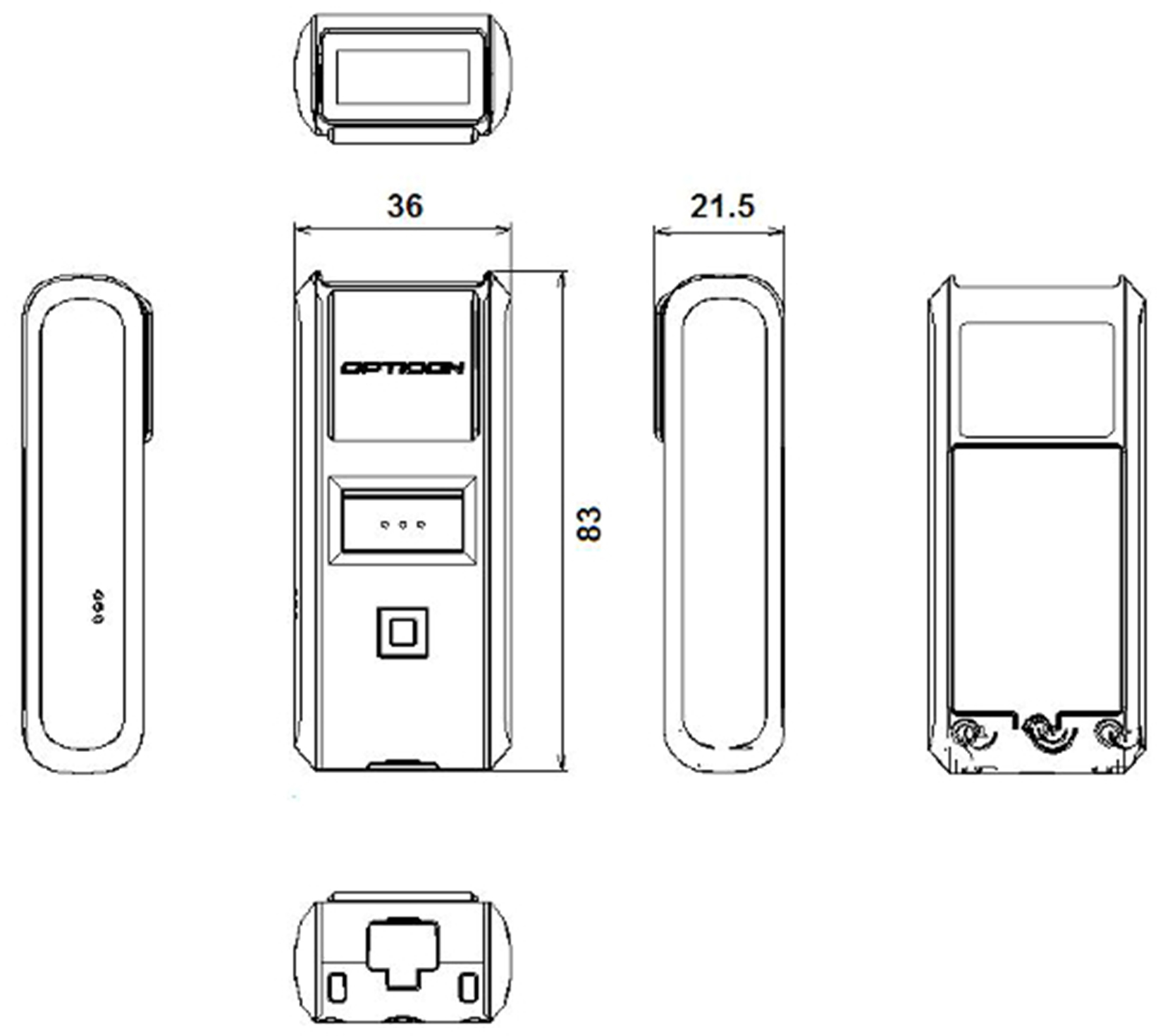

外形寸法図
