1次元バーコードスキャナー OPN-4200i
製品の特長

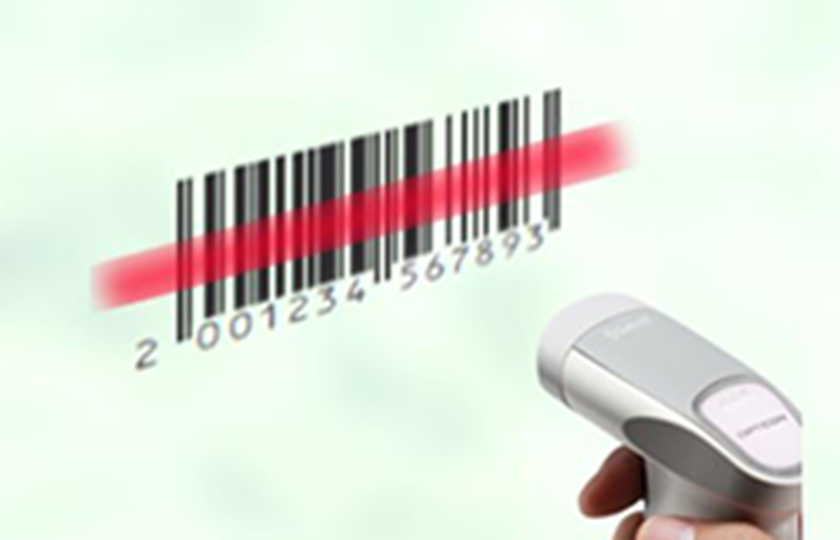

優れた読み取り性能/LEDエイミング
小型 1次元イメージャスキャンエンジンを内蔵。
液晶画面に表示されたバーコードの読み取りが可能です。 鮮明な赤色 LED シングルラインエイミングにより、高視認性を実現しました。読み取り位置を容易に認識することができます。

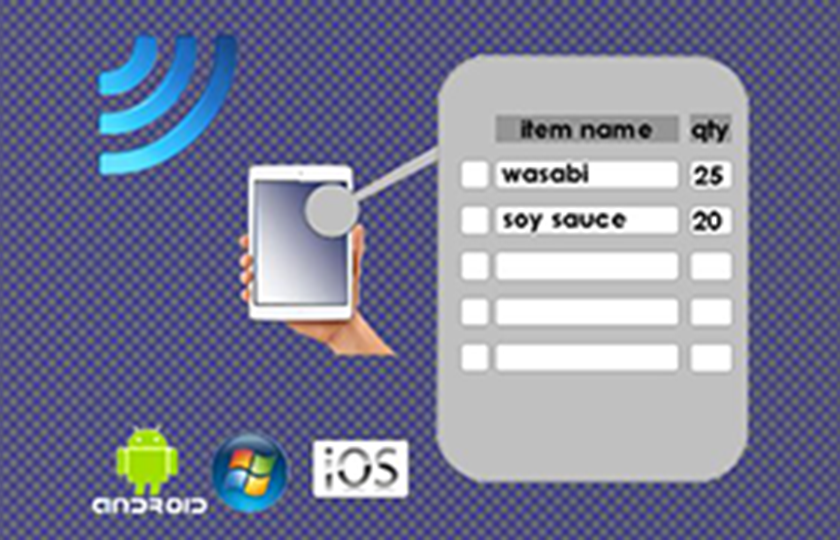

Bluetooth® 通信
接続機器として PC、タブレット PC、スマートフォンなどBluetooth® を搭載した多くの機器に対応しています。読み取りデータをモバイル機器で扱えるため、お使いのモバイル機器そのものをハンディターミナル、PC-POS、検品端末など管理システムとしてご使用いただけます。Bluetooth のプロファイルは、SPP および HID を実装しています。 データコレクタとしてもお使いいただけます。

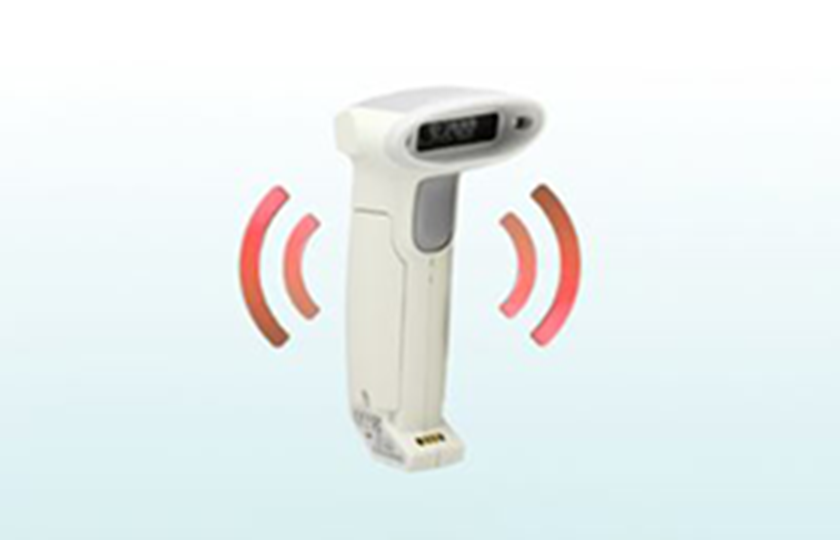

バイブレーション機能
従来のブザー音と LED による表示のほか、バイブレーション機能を搭載しています。騒音の出る工場、屋外でも作業効率 UP。音が出せない環境でも読み取りを確認することができます。

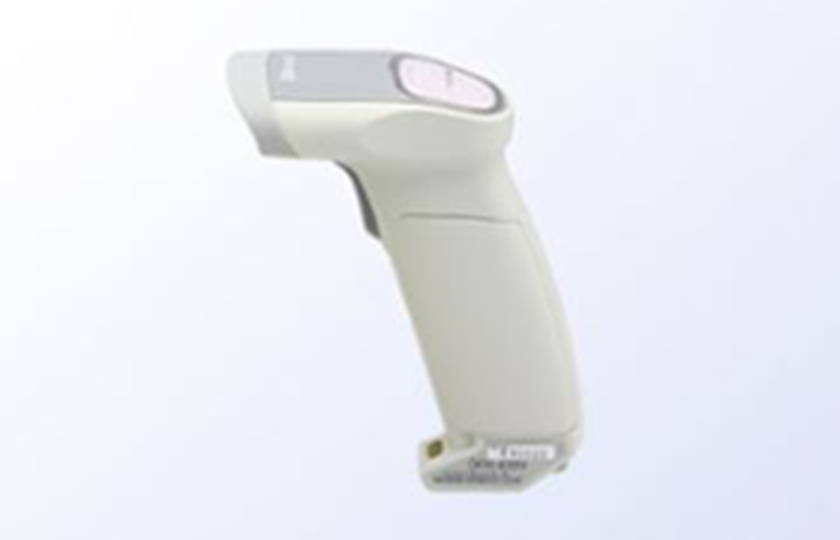

抗菌仕様
特殊抗菌仕様の筐体を採用。アルコールによるふき取り清掃も可能です(読み取り窓部、ステータス LED 部を除く)。

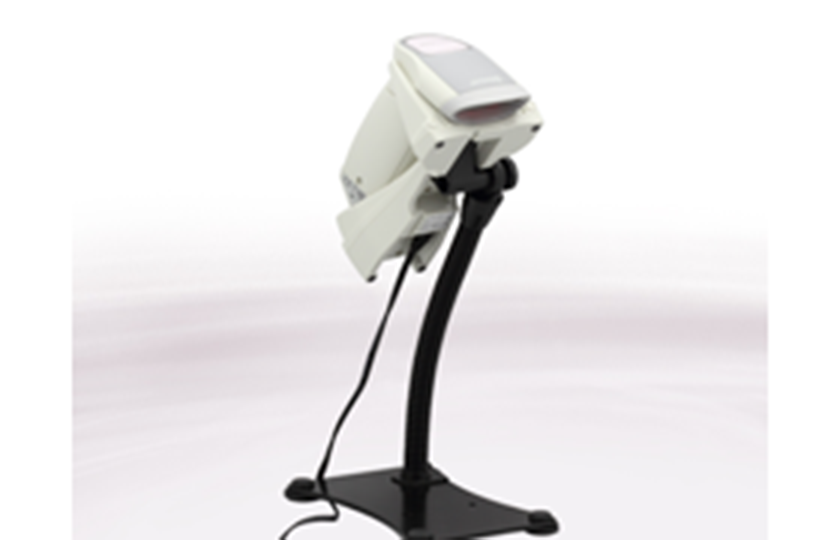

充電
専用充電器 CHG-3201 により充電を行います。専用スタンド STD-0171 との併用で、充電機能付き読み取りスタンドとしても使用できます。(読み取りスタンドとして使用する場合、オートトリガ・スタンド検知設定によるハンズフリーの作業が可能です。）
MFi ライセンス
OPN-4200i は、米国 Apple 社 MFi ライセンスを取得しています。
iPod、iPhone および iPad は、米国および他の国々で登録された Apple Inc. の商標です。
"Made for iPod," "Made for iPhone," and "Made for iPad" mean that an electronic accessory has been designed to connect specifically to Pod, iPhone, or iPad, respectively, and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards. Please note that the use of this accessory with iPod, iPhone, or iPad may affect wireless performance.
仕様
| 制御部 | |
|---|---|
| CPU | 32 bit CISC / 96 MHz |
| FROM | 512 Kbyte + 32 Kbyte |
| SRAM | 96 Kbyte |
| FROM (ストレージ) | 1 Mbyte |
| 入力部 | |
|---|---|
| キー式 | 1 キー: トリガ |
| 性能 | ||||
|---|---|---|---|---|
| イメージセンサー | エリアイメージャー（1040×720px） | |||
| 読み取り距離（テスト値） | ニアー | ファー | ||
| 0.127mm Code39 | 20mm | 205mm | ||
| 0.330mm UPC | 18mm | 400mm | ||
| 0.254mm DataMatrix | 10mm | 165mm | ||
| 0.508mm QR | 5mm | 325mm | ||
| スキュー角/ピッチ角 | ±70° / ±65° | |||
| スキャン角度 | 水平 39.2° / 垂直 27.4° | |||
| 読取可能移動速度 | 4ｍ/秒 （UPC 100％） | |||
| インターフェース | USB, キーボードウェッジ, RS232C, IBM 46ｘｘ（RS485） | |||
| 表示部 | |
|---|---|
| LED | 2 色 2 個 (赤・緑)、1 色 2 個 (青) |
| ブザー | 音量 (3 段階)、音程調整可能 |
| 振動モータ | 強さ (3 段階)、長さ (4 段階) 調整可能 |
| 通信部 | |
|---|---|
| Bluetooth | 周波数 : 2402 ～ 2480 MHz 仕様 : Ver 2.1 準拠 通信距離 : 10 ｍ 出力レベル : クラス 2 (最大 4 dBm) プロファイル: SPP / HID |
| 光学部 | |
|---|---|
| 読み取り光源 | 赤色 LED × 1 個 |
| 読み取り方式 | CCD リニアイメージセンサ |
| 読み取り画素数 | 1500 画素 |
| 視野角 | 水平: 約 50° |
| 読取部 | |
|---|---|
| 読み取りコード (1次元) | JAN, EAN, UPC-A, UPC-E, NW-7 (Codabar), Industrial 2 of 5, Interleaved 2 of 5, Code 11, Code 39, Code 93, Code 128 等 |
| ピッチ角度 | ±50° |
| スキュー角度 | ±65° (デッドゾーン ±8° は除く) |
| チルト角度 | ±25° |
| 湾曲面読み取り | R ≧ 15 mm (JAN-8)、R ≧ 20 mm (JAN-13) |
| 最小 PCS 値 | 0.3 以上、反射率差 (MRD) 32％ 以上 |
| 最小分解能 | 0.1 mm ( Code 39、PCS 0.9 の場合) |
| 環境特性 | |
|---|---|
| 動作温度 | 0 ～ 50 ℃ |
| 保存温度 | -20 ～ 60 ℃ |
| 動作湿度 | 20 ～ 85%RH (非結露、非氷結) |
| 保存湿度 | 20 ～ 85%RH (非結露、非氷結) |
| 耐外乱光 蛍光灯 | 10,000 lx 以下 |
| 耐外乱光 太陽光 | 100,000 lx 以下 |
| 耐静電気 | 破壊なし : ±15 kV (気中放電、直接) 誤動作なし: ±8 kV (気中放電、直接) ±6 kV (接触放電、直接/間接) |
| 耐落下強度 | 高さ 150 ｃｍ からコンクリート床面に計 30 回 (6 面 5 サイクル) 自然落下させ、異常がないこと。 |
| 防塵・防滴 | IP42 |
| 物理仕様 | |
|---|---|
| 外形寸法 | 113 x 56 x 132 mm (DWH) |
| 質量 | 約 127 g (付属品を除く) |
| 適合法令および規格 | |
|---|---|
| LED 安全規格 | IEC 62471 リスク免除グル－プ |
| 製品安全規格 | EN60950-1、IEC60950-1 |
| RE/EMC | ・RE 指令 EN 300 328, EN 62479 EN 301 489-1, EN 301 489-17 EN 55024, EN 55032 Class B ・FCC Part 15 Subpart C , Subpart B Class B ・工事設計認証, VCCI クラス B |
| その他 | Bluetooth® ロゴ認証、MFi ライセンス |
| 環境負荷抑制対応 | RoHS 指令 |
備考
※1 周囲温度などの条件により時間が短くなることがあります。備考
動作頻度: 10 秒毎にバーコードを2 回読み取り / 通信: Bluetooth SPP、マスターモードで相手機器に常時接続 / 環境温湿度: 25℃常湿 / 電池の状態 : 新品の電池を満充電/ブザーの設定 : 有効、音量最大 / 振動モータの設定 : 無効
掲載値は当社規定の測定方法によるものです。保証値は別途仕様書をご参照ください。
記載内容は予告無く変更されることがあります。あらかじめご了承ください。
RoHS 対応について: 弊社の判断による対応品であり、EU における法的な効力を有するものではありません。
付属品
| 型 番 | 仕 様 | |
|---|---|---|

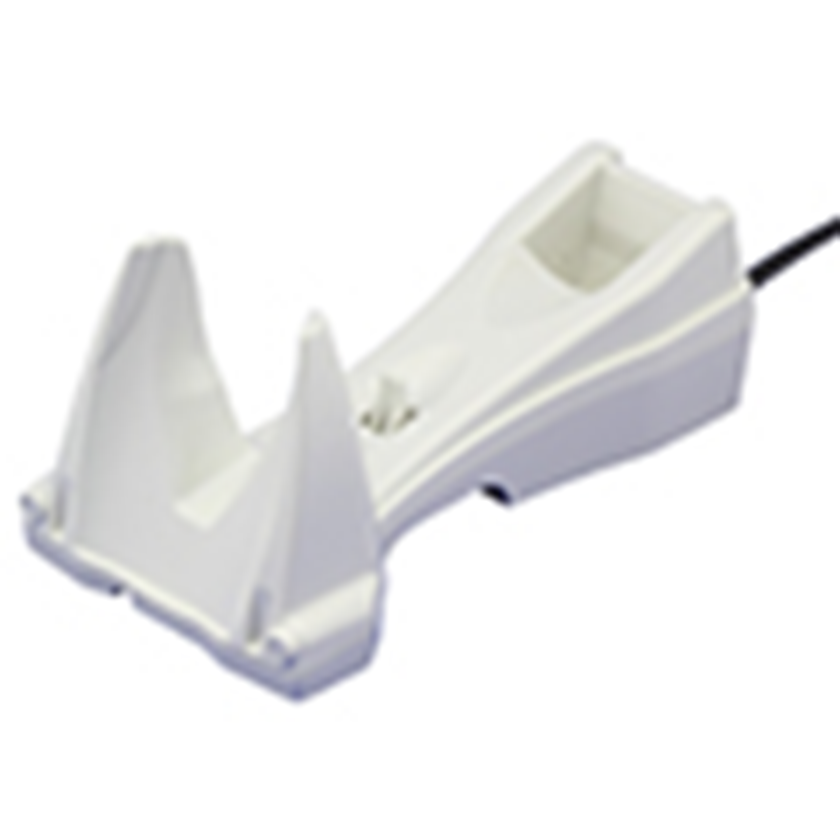

| CHG-3201 | OPN-4200iの専用充電台です。 ※単体での販売はしておりません。 |  |
オプション品
| 型 番 | 仕 様 | |
|---|---|---|

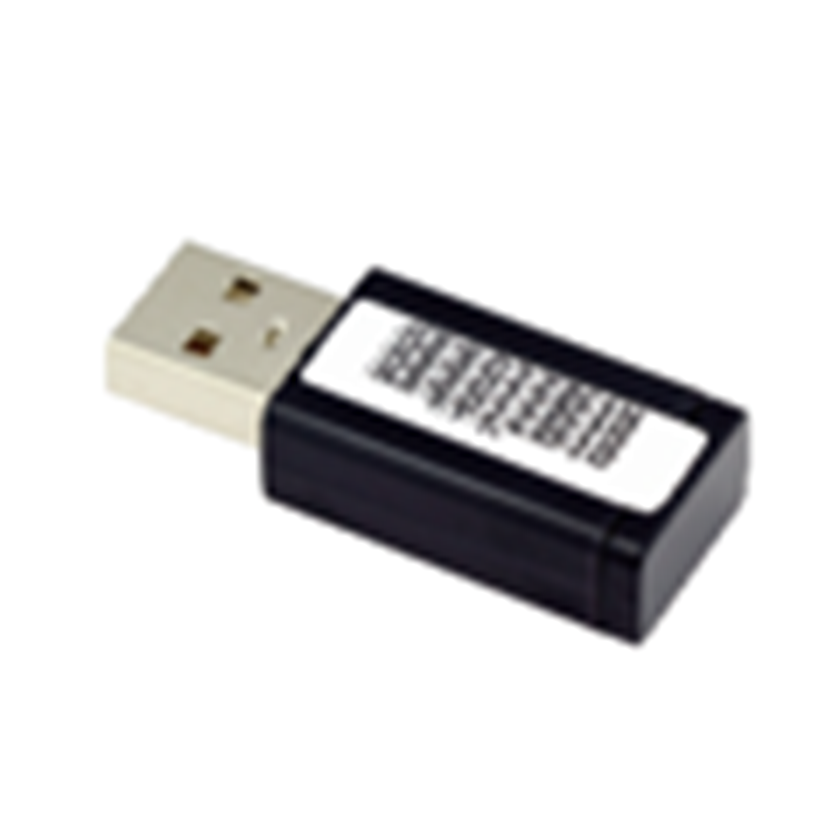

| OPA-3201-USB | OPN専用ワイヤレスUSBアダプタ ※本体に貼られたバーコードを読むことで 簡単にBluetooth接続ができます。 Bluetooth内蔵PCであればこれを使わず本体と通信できますが、 簡単な設定で安定した通信をお求めの場合はお奨めです。 |  |

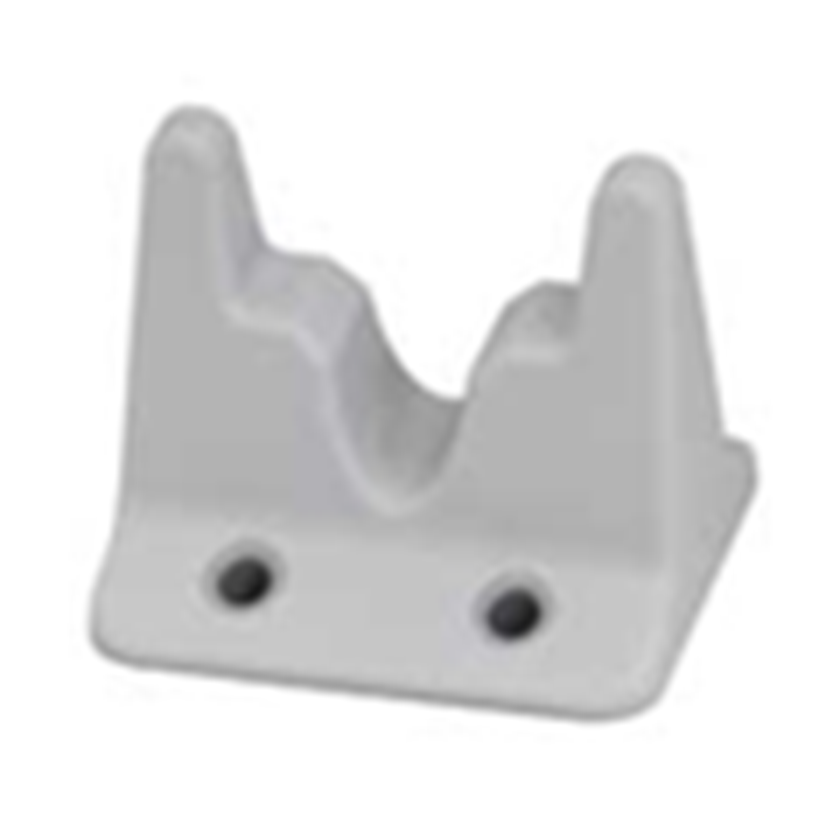

| STD-4101 | OPN-4200iの置台です。 ※稼働時間中に一時的に置く等の場面でご利用ください。 |  |

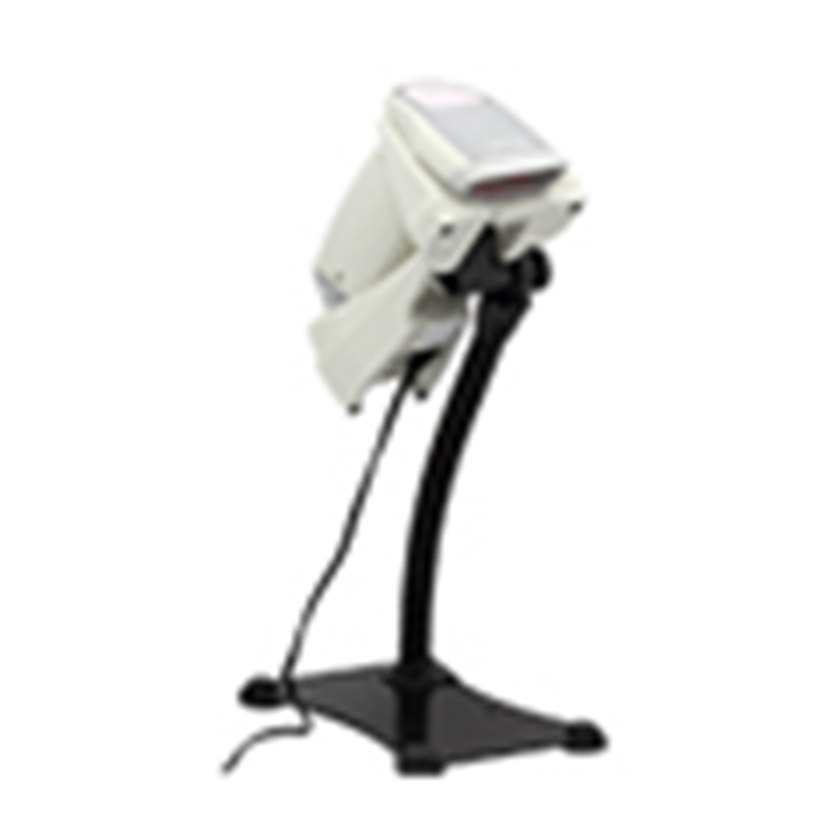

| STD-0171 | OPN-4200iの専用スタンドです。 ※画像はスキャナ本体を取り付けた図です。 |  |
