サーマルレシートプリンター TM-T70Ⅱ-DT2
製品の特長
Intel® Core™ i3 / Celeron® を搭載
充実のインターフェースに加え
SSDを128GBに増強
店舗用のデバイスハブターミナル（DT）となる多彩なインターフェイスを搭載。
CPUはIntel® Core™ i3 / Celeron®を搭載。OSは長期に渡って安心してお使いいただけるWindows® 10 IoT Enterprise 2016 LTSBを採用。
また、衝撃や振動に強いSSD 128GB（SATA 6Gb/s）を搭載し、サーバー障害時でも業務の継続を可能にするシステム構築をサポートします。
スマートデバイスから直接印刷
周辺機器を制御
WebアプリケーションからXML送信のみで印刷や周辺機器（バーコードスキャナー、POSキーボード、カスタマーディスプレイ、磁気カードリーダー、自動つり銭機、決済端末）の制御が容易に行えるWebサービス（ePOS-Device）を搭載。
多様なOSに対応できる開発キットと
各種ユーティリティーを提供
iOS/Android™向けのアプリケーションの開発を容易に。
システム構築の効率化と開発工数削減、ソフトウェア資産の有効活用に大きく貢献します。
前面排紙モデルだから
周辺機器とのレイアウトも自由自在
高さ114mmのコンパクト設計なのでカウンター下への設置はもちろん、タブレットやカスタマーディスプレイと組み合わせて、カウンター上をすっきりまとめるなどレイアウトの幅がひろがります。
用途例
セルフオーダー
セミセルフレジ
受付予約システム
仕様一覧
| Intel® Core™ i3 搭載モデル | TM302H612B | ||||
|---|---|---|---|---|---|
| 型番 | ホワイト | T702DT2633 | T702DT2637 | T702DT2603 | T702DT2607 |
| ブラック | T702DT2634 | T702DT2638 | T702DT2604 | T702DT2608 | |
| 対応ロール紙幅 | 80mm幅 | 58mm幅 | 80mm幅 | 58mm幅 | |
| 印刷方式 | ラインサーマル | ||||
| インターフェイス | 1000BASE-T/100BASE-TX/10BASE-T対応Ethernetインターフェイス | ||||
| ペーパーエンド・ニアエンドセンサー | あり | ||||
| 印字可能領域 | 576ドット | 416ドット | 576ドット | 416ドット | |
| 文字仕様 | フォント | 12×24／8×16（ANK）、24×24／16×16（漢字） | |||
| 印字桁数 | 48／72桁（ANK）24／36桁（漢字） | 34／52桁（ANK）17／26桁（漢字） | 48／72桁（ANK）24／36桁（漢字） | 34／52桁（ANK）17／26桁（漢字） | |
| 文字サイズ | 1.25（W）×3.0（H）mm／0.88（W）×2.0（H）mm（ANK）、 3.0（W）×3.0（H）mm／2.0（W）×2.0（H）mm（漢字） | ||||
| 文字種 | 英数字95文字、国際文字18セット、拡張グラフィック文字128文字×43ページ（ユーザー定義ページ含む）、特殊文字845文字、 漢字JIS第一・第二水準（JISX0208-1990）6879文字 | ||||
| バーコード規格 | UPC-A、UPC-E、JAN8（EAN8）、JAN13（EAN13）、CODE39、 ITF（インターリーブド2-of-5）、CODABAR（NW-7）、CODE93、 CODE128、GS1-128、GS1 DataBar（各種）、PDF417、QR Code、 MaxiCode、Composite Symbology | ||||
| 印字密度 | 203dpi×203dpi | ||||
| 受信バッファー | 4Kバイトまたは45バイト | ||||
| 印字速度 | 最大250mm/秒 | ||||
| オートカッター | パーシャルカット（左端1点切り残し） | ||||
| 用紙サイズ | サーマルロール紙 79.5±0.5（W）×φ83.0mm | サーマルロール紙57.5±0.5（W）×φ83.0mm | サーマルロール紙79.5±0.5（W）×φ83.0mm | サーマルロール紙57.5±0.5（W）×φ83.0mm | |
| 電源電圧 | AC100V（ACアダプター、ACケーブル同梱） | ||||
| 本体消費電力（注1） | 動作時：約75.9w 待機時：約8.7w | ||||
| 信頼性 | MCBF | 6,500万行 | |||
| MTBF | 36万時間 | ||||
| オートカッター寿 | 170万カット | ||||
| 専用電源 | AC アダプター、T1 | ||||
| 外形寸法 | 172（W）×290（D）×114（H）mm | ||||
| 質量 | 約2.8kg | ||||
| EMI規格 | VCCIクラスA | ||||
（注1）メーカー動作条件による平均消費電力です。使用条件により変動します。
インテリジェント部ハード仕様
| CPU | Intel® Core™ i3-7100U 2.40GHz | Intel® Celeron® 3965U 2.20GHz |
|---|---|---|
| メモリー | 4.0GB（DDR4-2133） | |
| 補助記憶装置 | 128GB（SATA 6Gb/s） | |
| OS | Windows® 10 IoT Enterprise 2016 LTSB 64bit | |
| インターフェイス（周辺機器接続用） | USB3.0（Type A）×6（注1） | |
| シリアル×2（D-sub 9pin オス） | ||
| VGA×1（D-sub 15pin メス） | ||
| 外部スピーカー出力用×1（φ3.5mmステレオミニジャック） | ||
| キャッシュドロアー用×1 | ||
| HDMI®×1（標準HDMI® コネクタータイプA 19pin メス） | ||
（注1）電源供給：DC 5V 各900mA。供給できる電流容量は、全USBポートの合計で4.2Aまでです。
インテリジェント部ハード仕様
| デバイス制御 | ePOS-Device | |
|---|---|---|
| 簡易Web Server機能 | HTTP Server（Apache） | |
| ユーティリティー | TM-T70Ⅱ-DT2 Utility、EpsonNet Config、Epson Deployment Tool、Epson Monitoring Tool | |
| 制御可能ネットワークプリンター | 機種 | TM-m30Ⅱ-S（注1）/TM-m30Ⅱ-H（注1）/TM-m30/TM-m10/ TM-T88VI/TM-T88V/TM-T70Ⅱ/TM-T70/TM-T90/TM-T90Ⅱ/ TM-T90KP/TM-L90/TM-T20Ⅲ（注2）/TM-T20Ⅱ/TM-P80（注3）/ TM-P60Ⅱ（注3）/TM-P20（注3）/TM-T88VI-DT2/ TM-T70Ⅱ-DT2/TM-T88V-DT/TM-T70Ⅱ-DT |
| 台数 | 最大20台 | |
| 制御可能なカスタマーディスプレイ | DM-D110SDW/DM-D110SDB（USB接続、スタンドタイプ）、DM-D70W201/DM-D70B211（注4）、DM-D30W202/DM-D30B212 | |
| 制御可能な周辺機器 | ●キャッシュドロアー（DLA-58EDⅢ/DMA-48EDⅢ/DSA-35EDⅢ/CD-A3336/CD-B3336） ●OS標準のHIDドライバーで動作可能な入力デバイス ●OS標準のシリアル通信ドライバーで動作可能なシリアル通信デバイス ●シリアル通信デバイス同等の制御が可能なUSBデバイス（注5） ●標準OPOS準拠仕様の周辺機器 | |
（注1）ネットワークプリンターとして「TM-m30Ⅱ-S」「TM-m30Ⅱ-H」を登録する場合は、機種名は「TM-m30」をお選びください。
（注2）ネットワークプリンターとして「TM-T20Ⅲ」を登録する場合は、機種名は「TM-T20Ⅱ」をお選びください。
（注3）無線LANモデルのみ。
（注4）・PC-POS用のアプリケーションソフトを開発する場合、TM-T88VI-DT2、TM-T70Ⅱ-DT2に標準でインストールされているEPSON Advanced Printer Driver for DM-Dは本製品に対応していません。EPSON Advanced Printer Driver 6 for DM-D70をダウンロードして使用してください。EPSON OPOS ADK /EPSON OPOS ADK for .NET をご利用の際は最新Verをインストールしてください。
・TM-DTソフトウェアを使ったアプリケーションソフトを開発するためには、「TM-DT ソフトウェア Ver.5.10以降」にバージョンアップが必要です。
（注5）別途、シリアル USB変換ドライバーのインストールが必要です。シリアル USB変換ドライバーの仕様によっては、ご使用いただけない場合があります。エプソン製品以外のデバイス制御のためには、別途、デバイス制御スクリプトを用意する必要があります。
同梱品一覧
| 同梱品 | 型番 | 品名 |
|---|---|---|
| T702DT2633 T702DT2634 T702DT2637 T702DT2638 T702DT2603 T702DT2604 T702DT2607 T702DT2608 | ACアダプター、ACケーブル、リカバリーディスク、コネクターカバー、 コネクターカバー（底面）、電源ボタンカバー、ロール紙、ネジ、マニュアルCD、 製品保証書 |
カスタマーディスプレイ
| 製品画像 | 型番 | カラー | 仕様 |
|---|---|---|---|
 | DM-D70W201 (注) | ホワイト | スタンドタイプ 7インチカラー液晶タイプ USB Type-A 60cmケーブル実装済み |
 | DM-D70B211 (注) | ブラック | スタンドタイプ 7インチカラー液晶タイプ USB Type-A 60cmケーブル実装済み |
注)・DM-D70を直接続する際にはプリンターのファームウェアを最新版にバージョンアップしてご利用ください。
・PC-POS 用のアプリケーションソフトを開発する場合、TM-T70Ⅱ-DT2に標準でイン ストールされているEPSON Advanced Printer Driver for DM-Dは本製品に対応していません。EPSON Advanced Printer Driver 6 for DM-D70をダウンロードして使用してください。EPSON OPOS ADK /EPSON OPOS ADK for .NET をご利用の際は最新Verをインストールしてください。
・TM-DT ソフトウェアを使ったアプリケーションソフトを開発するためには、「TM-DT ソフトウェア Ver.5.10以降」にバージョンアップが必要です。
スタンド
| 製品画像 | 型番 | カラー | 仕様 |
|---|---|---|---|
 | プリンター&タブレット 一体型スタンド | OT-YS | タブレット用受け台（チルト式） 標準装着済（注） |
注1）同梱のUSB延長ケーブル（1m）をさらに延長することはできません。
（ケーブルによる電圧降下のため無線LANユニットが正常動作しない可能性があります。）
※その他にも専用オプションございます。
消耗品
| 製品画像 | 名称 | 型番 | 仕様 |
|---|---|---|---|

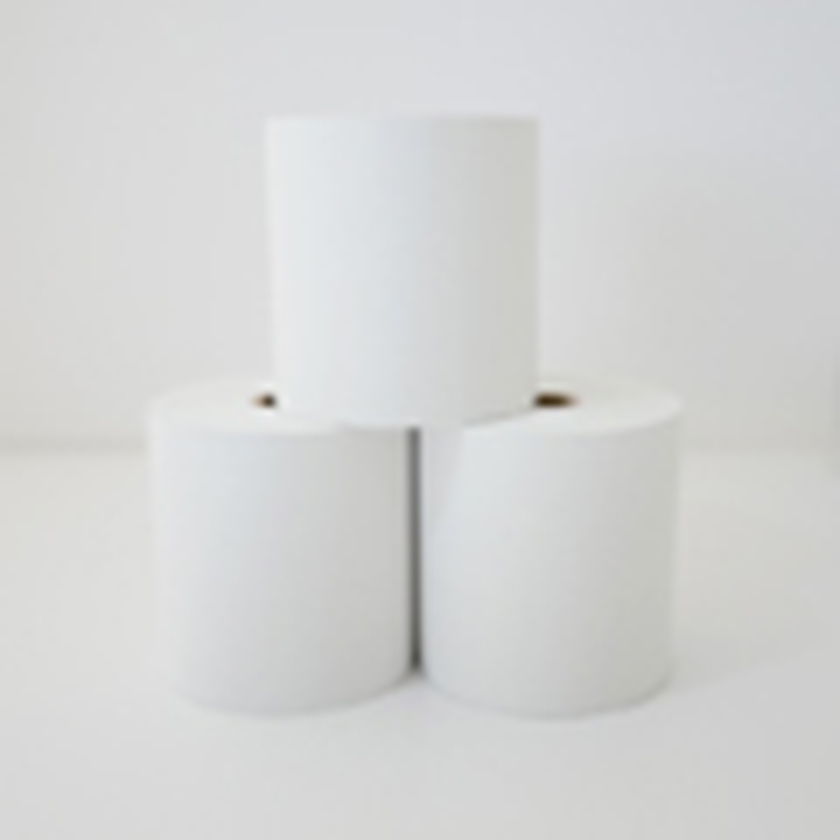

 | サーマルロール紙 （紙幅80mm) | TRP8080M | ・紙幅80mm×巻径80mm×内径12mm ・12巻/箱 |

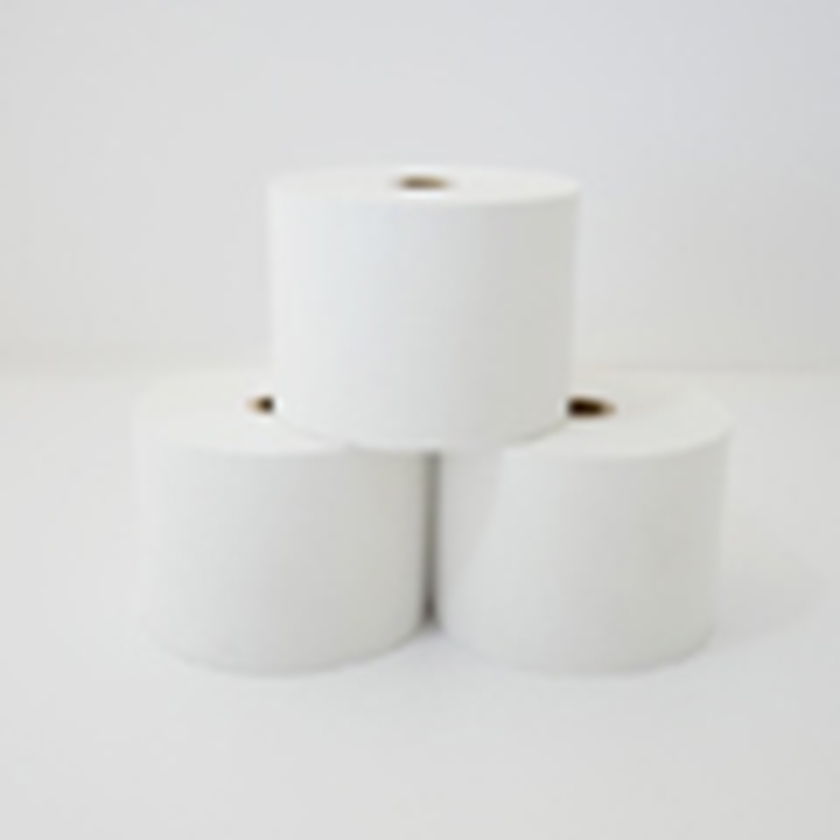

 | サーマルロール紙 （紙幅58mm) | TRP5880M | ・紙幅58mm×巻径80mm×内径12mm ・20巻/箱 |
※プレ印刷などのロール紙をご希望の方は、お問合せください。
