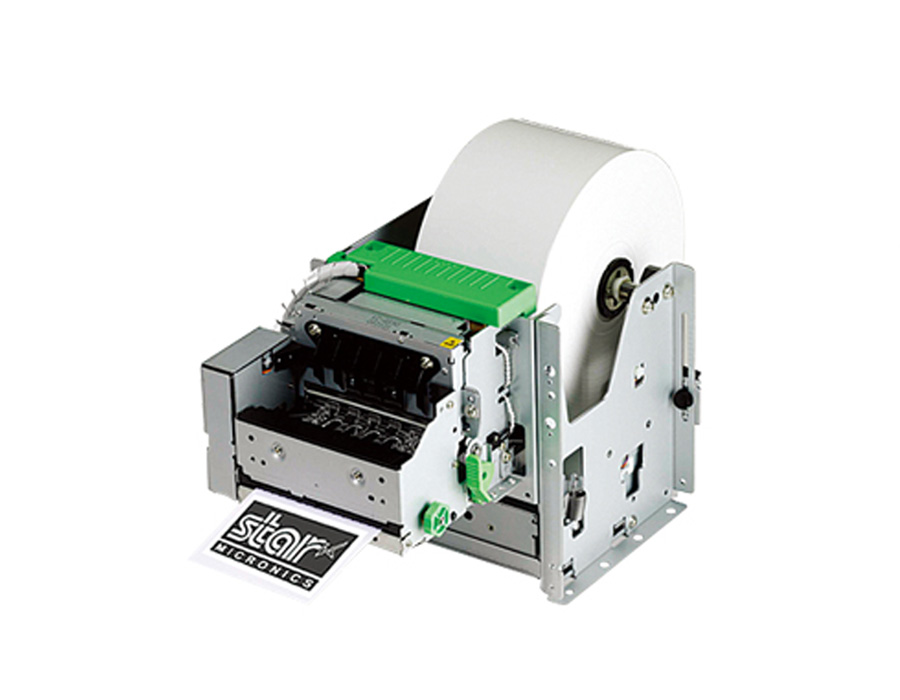

サーマルメカニズム TUP500／TMP500
TUP500/TMP500シリーズの特長
KIOSK・精算機・組込用小型メカユニット
印字スピード最大220mm/秒の静音・高速印字
45mｍ～82.5mｍまで紙幅リニアに可変
65µm～150µmの厚紙対応
レシートからチケットまで幅広いビジネスシーンで活躍
プレゼンターモジュール搭載
自動用紙排出機構（プレゼンター）& 回収機能装備
巻径最大Φ254mm

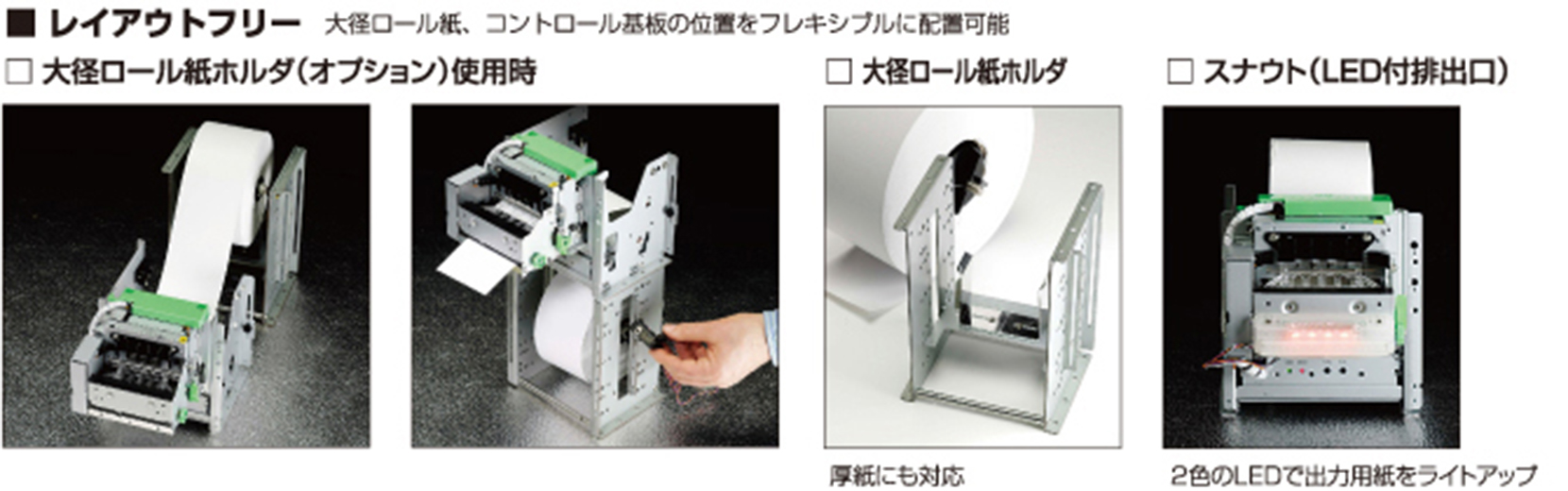

大径ロール紙ホルダー（オプション）によりΦ254mmまで対応
光る「スナウト」（オプション）

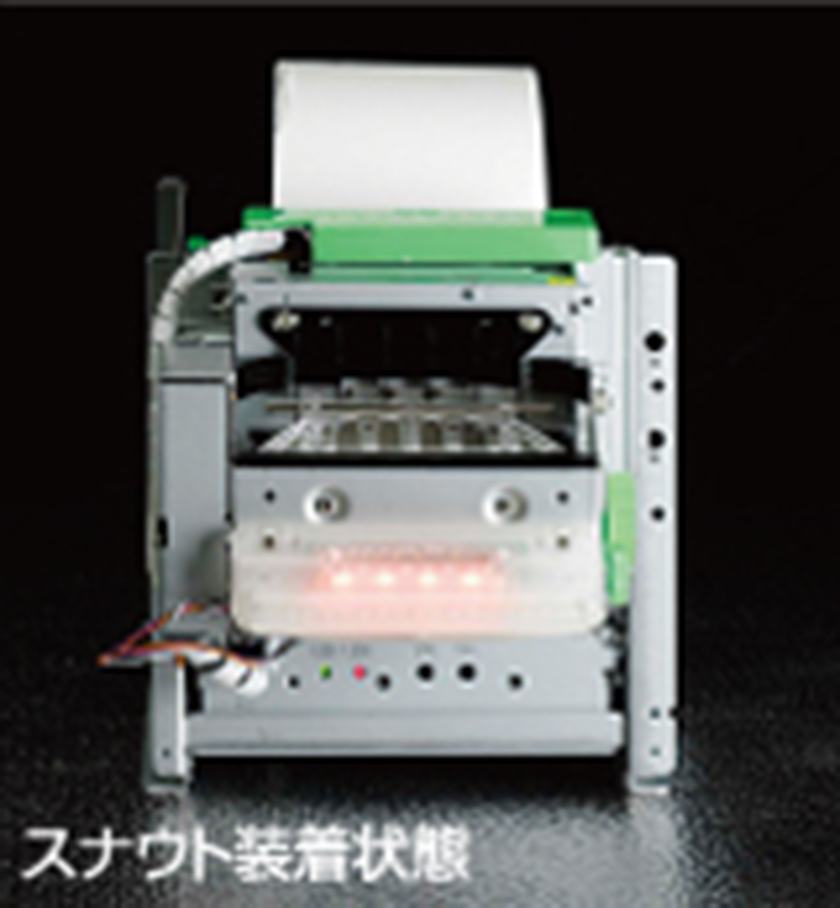

LEDで出力用紙をライトアップする排出口、光る「スナウト」
仕様
| シリーズ名 | TUP500（ユニット） | TMP500（メカ） | ||
|---|---|---|---|---|

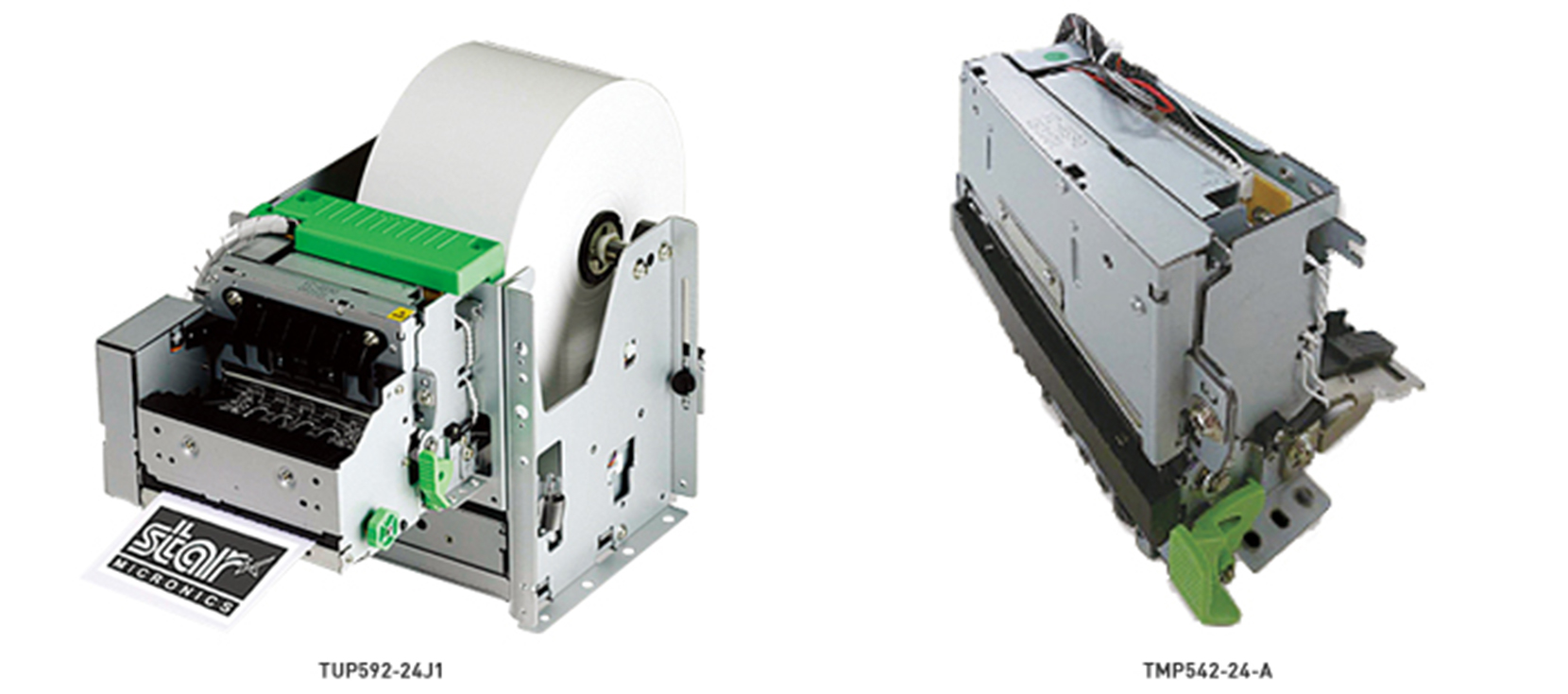

| 型番 | TUP592-24J1 （プレゼンター搭載モデル） | TUP542-24J1 （プレゼンターなしモデル） | TMP542-24-A （メカニズム） | |
| 印字方式 | ダイレクトラインサーマル | |||
| 文字仕様 | 印字構成 （※1） | 英数字 12×24ドット 英数字 9×24ドット IBMグラフィックス 12×32ドット 半角漢字 12×24ドット 全角漢字 24×24ドット | ||
| 印字桁数 （※1） | 最大53桁（12×24フォント）／最大26桁（24×24フォント） | |||
| 文字サイズ （※1） | ANK：12×24フォント1.5mm×3.0mm（W×H） 9×24フォント1.125mm×3.0mm（W×H） 12×32フォント1.5mm×4.0mm（W×H） 半角漢字12×24フォント1.5mm×3.0mm（W×H） 全角漢字24×24フォント3.0mm×3.0mm（W×H） | |||
| 文字種 （※1） | 英数字、拡張グラフィックス、国際文字、JIS第一、第二水準漢字 | |||
| バーコード規格 （※1） | UPC-A/E、JAN/EAN-8/13、ITF、CODE 39／93／128 CODABAR（NW-7）、PDF417、QRコード | |||
| 解像度 | 8ドット／mm（203dpi） | |||
| エミュレーション（※1） | スターラインモード、スターページモード、ESC／POSモード | |||
| インターフェイス （オプション）（※1） | 別売インターフェイス：シリアル（RS-232C）、パラレル（IEEE1284） USB（2.0準拠）、Ethernet（100BASE-TX/10BASE-T） | |||
| 印字速度 | 最大220mm／秒（80／82.5mm使用時） | |||
| 用紙 | 形態 | 感熱ロール紙 | ||
| サイズ | 82.5±0.5mm～45.0mm±0.5mm | |||
| 巻径（※1） | 最大150mm （大径ロール紙ホルダー使用時：最大254mm） | - | ||
| カット長さ | 75～300mm | 25～300mm | ||
| 厚さ | 65～150µm | |||
| オートカッター | タイプ | ギロチン式 | ||
| カット方式 | フルカット | |||
| 寿命 | 用紙厚 65～100µm時 100万回 用紙厚 100～150µm時 30万回 | |||
| 電源電圧（※1） | DC24V ±10% | |||
| 消費電力（ASCII連続印字時）（※1） | 約1.7A（DC24V） | |||
| 外部入出力回路（※1） | 無し | |||
| プレゼンター部 | プレゼンター | 回収機能付 プレゼンター搭載 | プレゼンター無し | プレゼンター無し |
| 寿命 | 100万券発券動作 | - | - | |
| カット長さ | 75mm～300mm | - | - | |
| 信頼性 | MCBF | 6,000万行（メカニズム：2,000万行） | ||
| サーマルヘッド | 100km または 1億パルス | |||
| 外形寸法 | 160ｘ235ｘ179mm（WxDxH） | 160ｘ185ｘ179mm（WxDxH） | 135ｘ101ｘ103mm（WxDxH） | |
| 重量（ロール紙、オプション品、付属品含まず） | 約2.5kg | 約2.3kg | 約790g | |
| 規格 | VCCI：ClassA、FCC：ClassA EN55022：ClassB、CEマーキング | - | ||
| ACアダプター（別売） | PS60A-24B アダプターセットJP | - | ||
| 別売オプション | 別表参照 | |||
※1：TMP542についてはオプション使用時の仕様です。

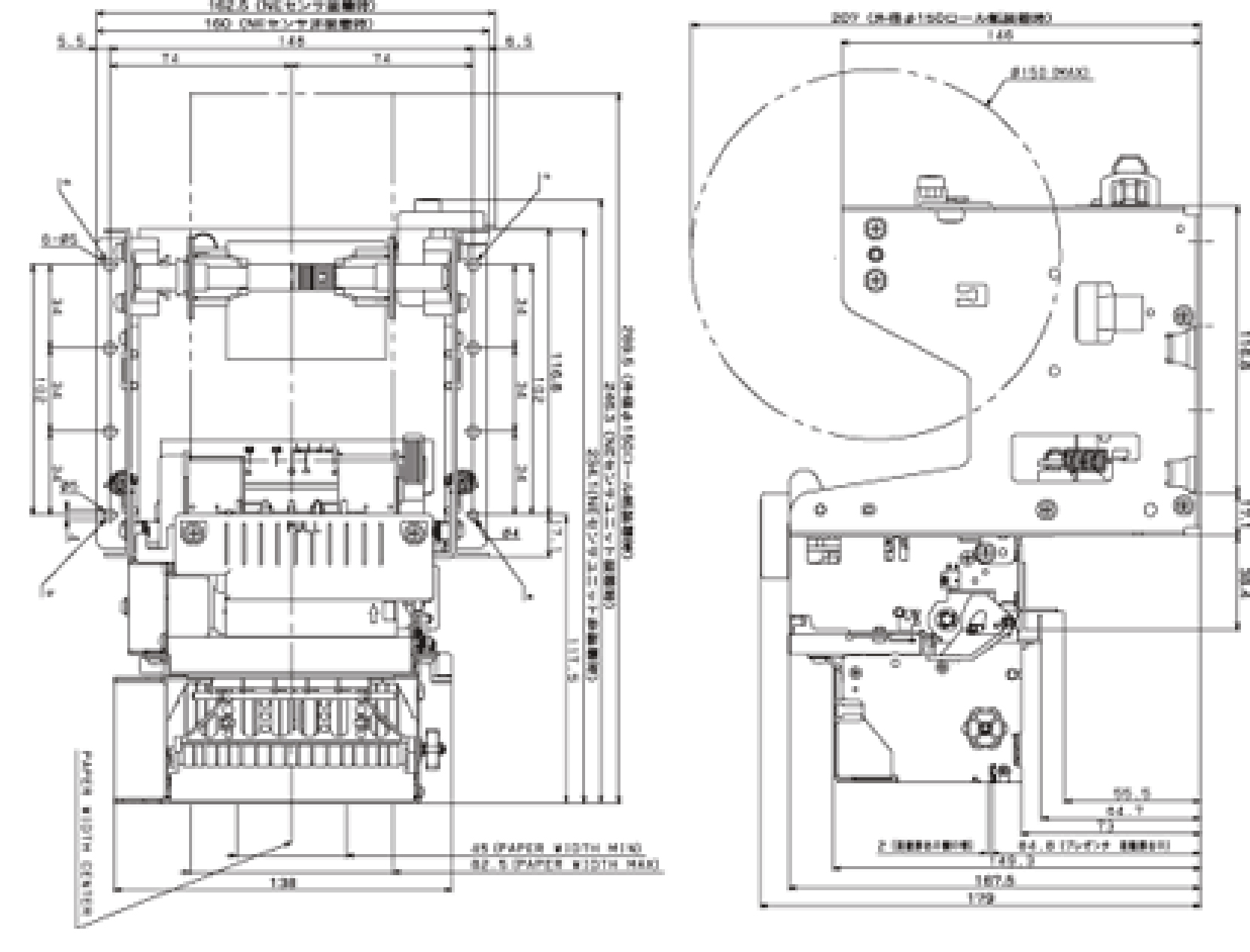

外形寸法図（単位mm）
オプション
| 品名 | 型名 | 対応機種 | |
|---|---|---|---|
| TUP500 | TMP500 | ||
| 大径ロール紙ホルダー ※1 | RHU-T500 | ◯ | - |
| ダンパローラB（ロングタイプ）※1 | DRU-T500B | ◯ | ◯ |
| スナウト（LED付排出口） | SNOUT-T500 | ◯ ※2 | - |
| プレゼンター | PR521-24-A | ◯ | ◯ |
| 電源基板 | PBD-5 | - | ◯ |
| ニアエンドセンサ | NEU-T500 | - | ◯ |
| 操作基板ユニット | OPA-T900 | - | ◯ |
※1 大径ロール紙ホルダー（RHU-T500）をご使用時には、ダンパローラB（DRU-T500B）もあわせてご使用ください。
※2 TUP592のみ取付可能です。
